丹佛斯变频器 FC300 MCA120 ProfiNet 通讯配置

时间:2018-02-28    作者:津信变频    点击:
一、安装丹佛斯变频器的 GSD 文件:

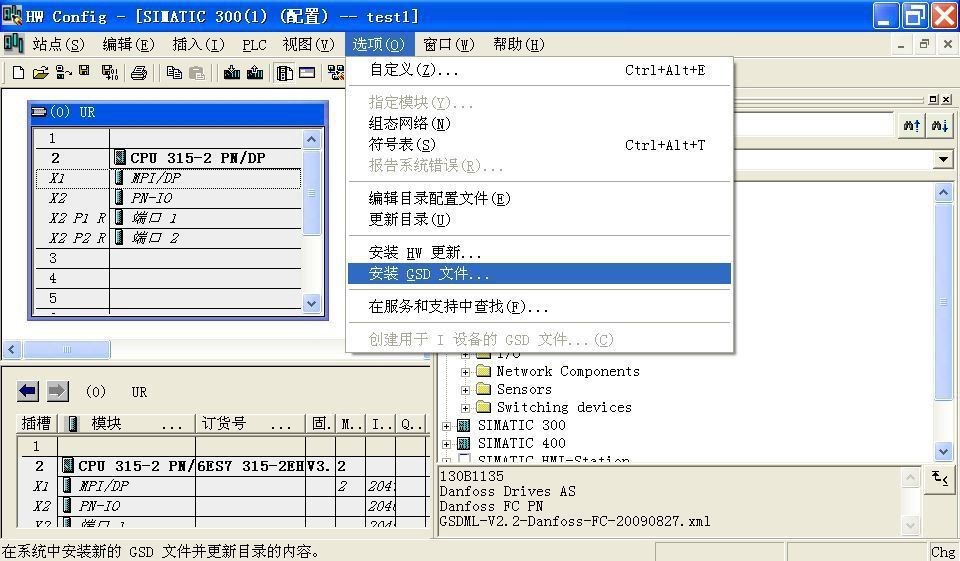

使用 STMATIC STEP7 V5.5 组态软件,进入硬件配置,将 MCA120 的 GSD 文件导入编程 环境中,点击选项—安装 GSD 文件,操作方式如图。
丹佛斯 FC300 系列变频器 ProfiNet GSD 文件名为“GSDML-V2.2-Danfoss-FC-20090827. xml”(可从丹佛斯官网下载)。


安装成功后,可以在硬件目录”PROFINET      IO” — “Additional Field Devices” — “Drives” 栏下找到 Danfoss FC 系列变频器,如右图所示。


二、ProfiNet 硬件配置—加入变频器和 PPO 模块:
1. 在 PLC 的 Ethernet 总线上加入丹佛斯变频器;

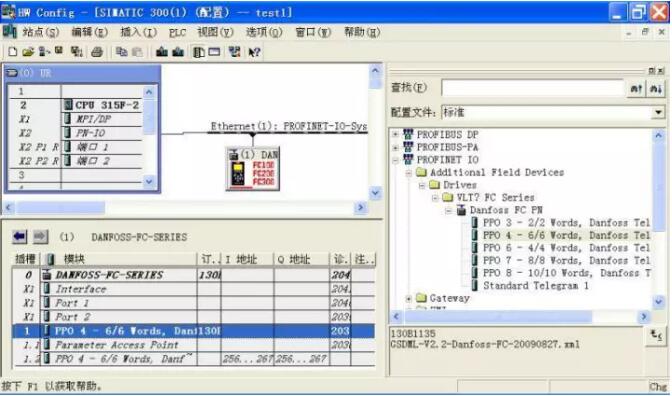

2. 在远程丹佛斯变频器站点的 1 号插槽内加入需要的 PPO 模块,下图为加入 PPO4 模块以 后的情形。

STEP7 会自动为加入的模块分配 I/O 地址。

三、属性参数设置:
1. PLC-CPU ProfiNet 主站的属性参数设置:
双击 PLC-CPU 主机的“PN-IO”模块,弹出属性对话框。在弹出的属性对话框,“常规”栏内点击 Ethernet 接口的“属性”按钮,如下图所示,

在此窗口中设置主机的 IP 地址和子网掩码。示例中,我们设 IP 地址为 192.168.1.1, 子网掩码为 255.255.255.0。

2. 变频器的属性参数设置:

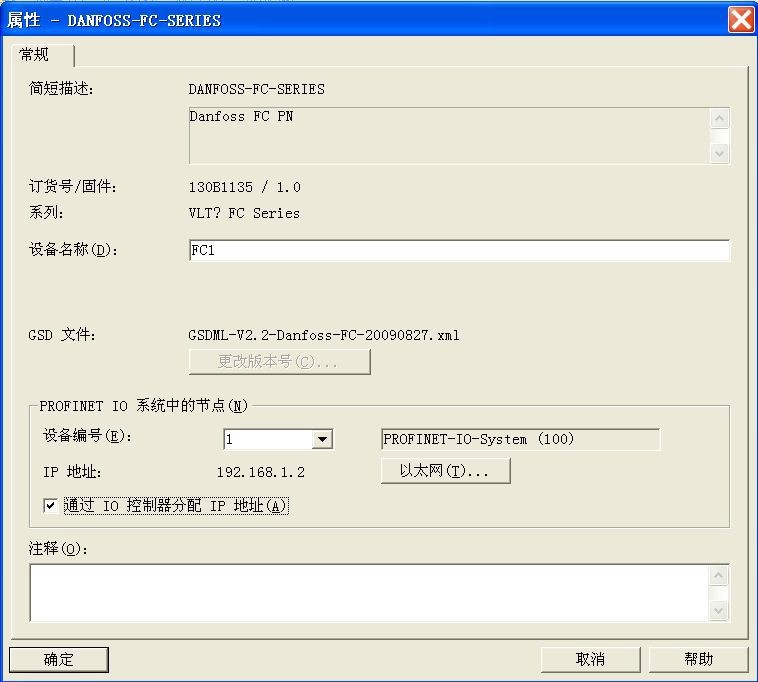

双击 EtherNet 总线上 Danfoss 从站的图标,将弹出 Danfoss 变频器的属性窗口,如下图。

首先设置“设备名称”,这是最重要的参数,设备名称必须与 FC300 变频器的参数 “12-08(Host Name 主机名)”的设置值一致。示例中设备名称设为“FC1”。

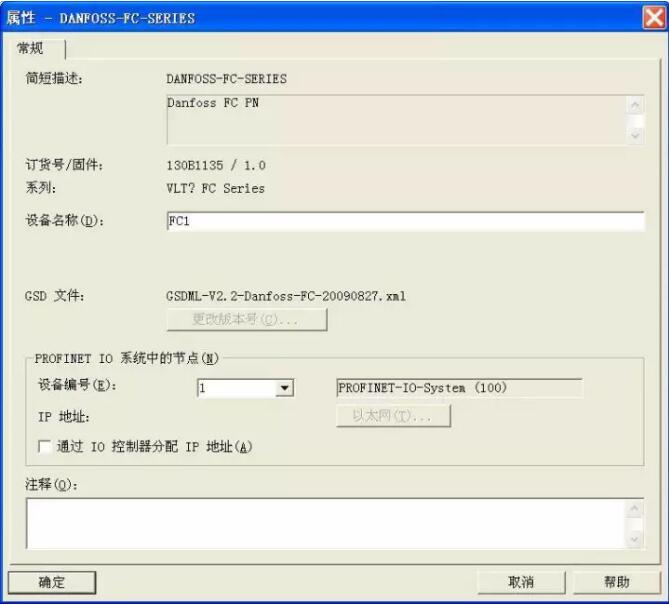

然后设置 IP 地址,如果“选择通过 IO 控制器分配 IP 地址”,STEP7 会分配一个 IP 地址给从机变频器,示例中为 192.168.1.2,这时按“以太网(T)…”按钮,可以改变默认 的 IP 地址;如果“不选择通过 IO 控制器分配 IP 地址”,如下图所示,则无需设置 IP 地 址。


注意:一般的 PLC 系统中是没有 IO 控制器的上述设置完毕以后就可以将硬件配置下载到 PLC 里了。

四、Danfoss FC300 系列变频器参数设置:

参数号 参数名称 设定值与说明
9-15 PCD 写配置 同 Profibus DP
9-16 PCD 读配置 同 Profibus DP
12-00 IP 地址设置方式 [0], 手工
[10],DCP;PLC 硬件配置中不选择“通过 IO 控制器分配
IP 地址”时要设为此值。
12-01 IP 地址 192.168.1.2
12-02 子网掩码 255.255.255.0
12-08 主机名 FC1;要与 PLC 硬件配置中的从站“设备名称”一致


五、调试:
STEP7 硬件配置的 ONLINE 模式提供简易的在线调试功能,可以操作现场变频器, 检查配置和接线是否正确。在 ONLINE 模式,PLC 运行状态下,选中从站丹佛斯变频器的 图标,再点击从站的 1.2 插槽,示例中显示为“PPO 4 – 6/6 Words,Danf~”模块,按鼠标 右键,选择“监视/修改(M)”。

将弹出如下监控窗口:

这时写入 PCD1 控制字(示例中地址为 PQW 256) = W#16#047C(此控制字含义为“运 行”);写入 PCD2 总线参考值(示例中地址为 PQW 258)= W#16#1000(含义为 25%),然 后按“修改值(I)”按钮,数据就能传送至变频器,如果此时变频器在 Auto-on 模式,控制 端子 12 与 27 短接,变频器就能正常运行,而且输出频率为 12.5Hz。
