丹佛斯变频器FC300多段速和模拟量控制应用案例

时间：2018-11-15    作者：津信变频    点击：次
一、 控制要求；
1.    外部命令控制启动、停止；
2.    可以用外部模拟量调节转速；
3.    可以根据外部命令切换到多段速控制

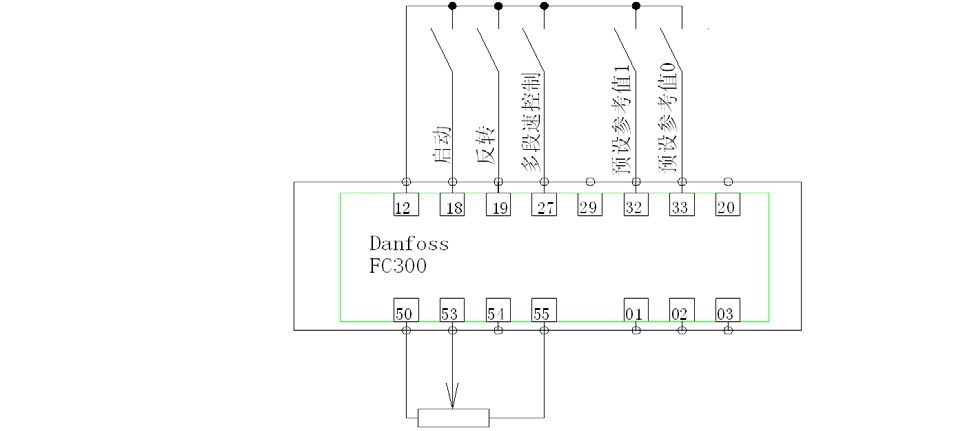

二、 接线方式:


三、 参数设置：

参数号码 参数名称 出厂值 [代码] 设定值 [代码]

3-04		 参考值功能 [0] 总和 [1] 外部/预置

5-12		 端子 27 数字输入 [2] 惯性停车 [15] 预置参考值开

5-14		 端子 32 数字输入 [0] 无功能 [17] 预置参考值位 Bit1

5-15		 端子 33 数字输入 [0] 无功能 [16] 预置参考值位 Bit0

P310.0		 预置参考值
[0] 0.00 %		 [0] 一段速设定值

P310.1		 预置参考值
[1] 0.00 %		 [1] 二段速设定值

P310.2		 预置参考值
[2] 0.00 %		 [2] 三段速设定值

P310.3		 预置参考值
[3] 0.00 %		 [3] 四段速设定值
注：其余参数按出厂值。

如果不使用模拟量转速给定，参数 3-14 可以为出厂值，27 号端子控制参数 5-12 设为 其他的功能。
