丹佛斯VLT2800系列变频器的闭环过程控制功能

时间：2018-02-08    作者：津信变频    点击：次
一、 概述：
丹佛斯 VLT2800 系列变频器具有响应时间快、功能强大等特点，通过内置的单回路过程 PID
调节器，可以实现恒压力、恒温度、恒流量等过程控制功能。

二、   接线：
（以四极电动机为例，由电位器给定转速信号）：

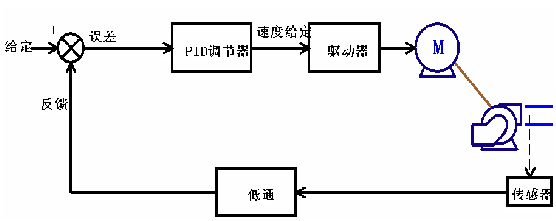

图一、丹佛斯变频器闭环过程控制功能框图

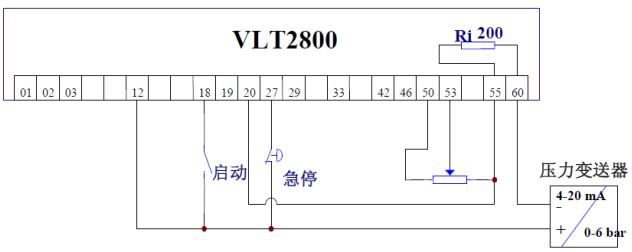

图二、VLT2800 变频器闭环过程控制典型接线图

三、   变频器参数设置：
参数号码 参数名称 出厂值 [代码] 设定值 [代码]

100		 控制方式选择 开环速度控制  [0] 闭环过程控制  [3]

201		 输出频率下限
0 Hz
0 Hz

202		 输出频率上限
132 Hz
50 Hz

204		 最小给定值
0 Hz
0 bar

205		 最大给定值
50 Hz		 最大压力值（6） bar

215		 预置给定 1
0.00 %		 内置压力给定时用

308		 模拟量输入端子 53 参考  [1] 参考  [1]

309		 端子 53，最小标度
0 V
0 V

310		 端子 53，最大标度
10 V
10 V

314		 模拟量输入端子 60 无功能  [0] 反馈  [2]

315		 端子 60，最小标度
0 mA
4 mA

316		 端子 60，最大标度
20 mA
20 mA

414		 最小反馈值
0
0.00bar

415		 最大反馈值
1500		 最大压力值（6） bar

416		 给定/反馈信号单位
%    [1]
Bar    [4]

437		 过程 PID 常规/逆向控制 常规  [0] 常规  [0]
（制冷时改为逆向 [1] ）

438		 过程 PID 抗积分饱和 起作用  [1] 起作用  [1]

439		 过程 PID 启动频率
0.00 Hz
15.00 Hz

440		 过程 PID 比例增益
0.01
0.3

441		 过程 PID 积分时间
Off
8 s

442		 过程 PID 微分时间
0
0 s

443		 过程 PID D-增益极限
5
5

444		 过程 PID 低通滤波时间
0.02
0.02 s
