丹佛斯FC300变频器双机在线互备的技术应用

时间:2019-02-20    作者:津信变频    点击:

丹佛斯FC300系列变频器内置强大的SLC功能,可在项目功能实现和成本控制之间取得完美平衡。本文就对可靠性要求很高但处于独立运行工况的,无外部控制器的在线互备的双机切换应用进行说明,使用了该系列变频器内置的SLC功能。

一、概况
在某些对可靠性要求很高的场合,要求系统不能停机,都有运行备机,以在故障情况下及时投运,以免影响生产或安全。而有时这类设备是独立于整个控制系统运行的,为实现此互备功能增加控制器将增加成本投入和系统复杂度。现借助于Danfoss FC300系列变频器的内置SLC功能,最低成本实现最可靠的双机在线互备功能应用。
二、互备系统结构及功能要求
现有A、B两台Danfoss FC300变频器,要求A(先启动的为主机,现假设A先启动,为主机)正常运行于100%转速,B作为备机工作于95%转速状态。当A故障时,B切换为主机,进入100%转速运行状态。在此阶段,若A排除故障,再次投入运行,则以95%转速作为备机运行。此时,若B故障,则A切换为主机,进入100%转速运行状态。在此阶段,若B排除故障,再次投入运行,则以95%转速作为备机运行。
三、系统接线及参数设置

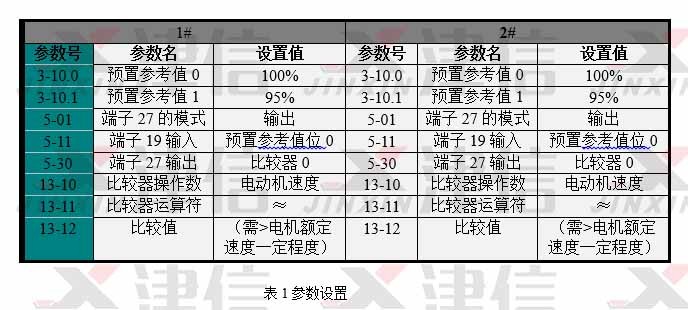

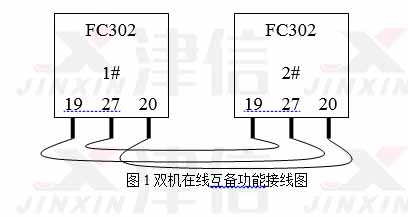

四、切换流程
现在以一个完整切换过程对该功能实现进行说明:
1、1#机先开机以100%速度运行,端子27接至2#机的端子19,易知此时端子27输出高电平至2#机的端子19,2#机开机则选择预置参考值1,以95%速度运行;
2、若1#机故障停机,端子27无高电平输出,2#机则激活预置参考值0,以100%速度运行;
3、待1#机恢复运行,因2#机正在100%速度运行,其端子27输出高电平至1#机的端子19,则1#机激活预置参考值1,以95%速度运行,2#机继续100%运行;
4、若2#机故障停机,其端子27无高电平输出(接至1#机端子19),1#机激活预置参考值0,以100%速度运行;
5、待2#机恢复运行,因1#机正在100%速度运行,故其端子27输出高电平至2#机端子19,则2#机激活预置参考值1,以95%速度运行,1#机继续100%运行。
