台达VFD—EL系列变频器属于台达推出的多功能迷你型变频器，EL系列采高效率散热设计，可并排安装，搭配铝轨安装，更节省空间，内置市场应用最广泛的功能，提供业界更多应用的选择，在小型水泵、鼓风机、食品包装、印刷机械、药机等行业优势明显。

在台达VFD-EL变频器安装调试过程中，根据台达VFD-EL变频器不同的型号，接线方式也略有不同，详细如下：

一、VFD002EL11A/21A,VFD004EL11A/21A, VFD007EL21A, VFD007EL11A, VFD015EL21A,VFD022EL21A,


二、VFD002EL23A, VFD004EL23A/43A, VFD007EL23A/43A, VFD015EL23A/43A,VFD022EL23A/43A, VFD037EL23A/43A,VFD004E23P/43P,VFD007E23P/43P, VFD015E23P/43P

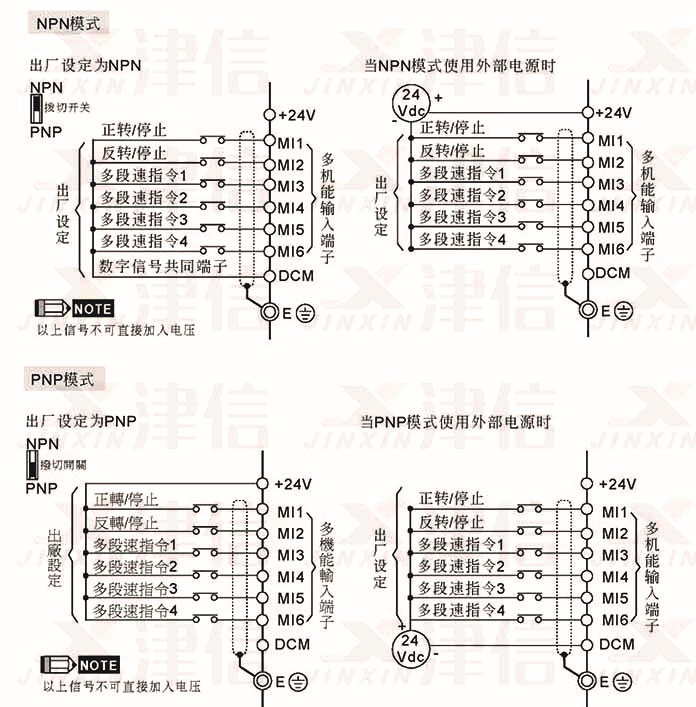

三、NPN 模式与PNP 模式

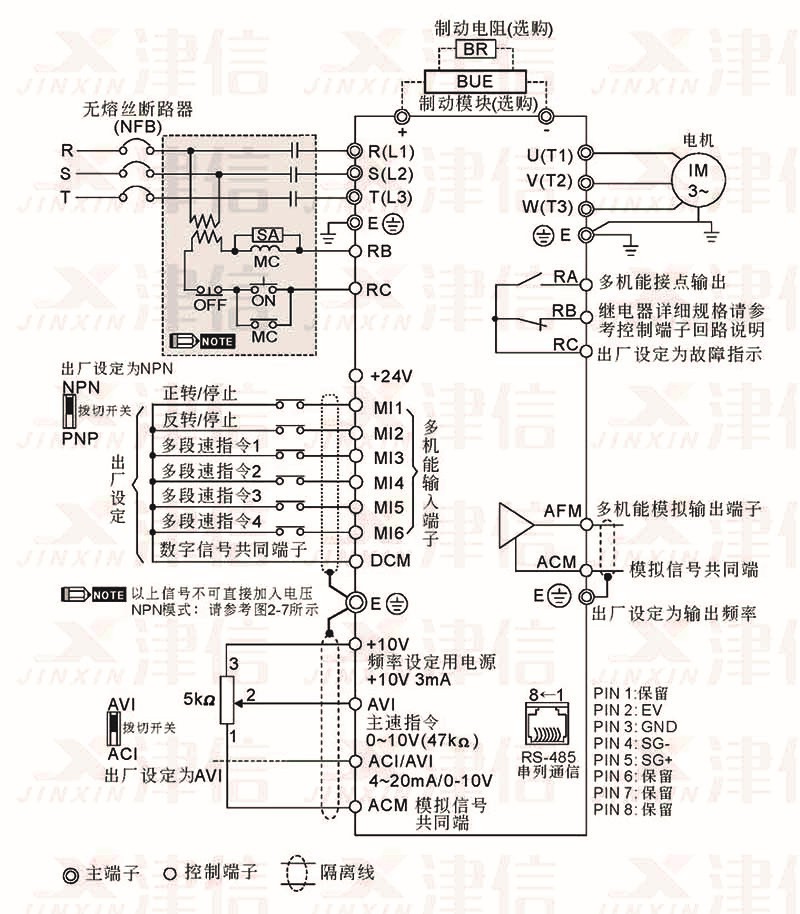

四、台达VFD-EL变频器接线说明：
l  主回路配线与控制回路的配线必需隔离，以防止发生误操作。
l  控制配线请尽量使用隔离线，端子前的隔离网剥除段请勿露出。
l  电源配线请使用隔离线或线管，并将隔离层或线管两端接地。
l  通常控制线都没有较好的绝缘。如果因某种原因导致绝缘体破损，则有可能因高压进入控制电路（控制板），造成电路损毁或设备事故及人员危险。
l  交流马达驱动器、马达和配线等会造成噪声干扰。注意周围的传感器（sensor）
和设备是否有误动作以防止事故发生。
l  交流马达驱动器输出端子按正确相序连接至3相马达。如马达旋转方向不对，则
可交换U、V、W中任意两相的接线。
l  交流马达驱动器和马达之间配线很长时，由于线间分布电容产生较大的高频电
流，可能造成交流马达驱动器过电流跳机。另外，漏电流增加时，电流值的精度
会相对的变差。因此，对≤3.7kW交流马达驱动器至马达的配线长度应约小于
20m。更大容量约小于50m为好；如配线很长时，则要连接输出侧交流电抗器。
l  交流马达驱动器接地线不可与电焊机、大马力马达等大电流负载共同接地，而必
须分别接地。
l  接地端子E 以第三种接地方式接地，460V 机种以特种接地方式接地。
l  VFD-EL 交流马达驱动器内部并无安装制动电阻，在负载惯性大或频繁启动/停止
的使用场合时，可选购加装制动电阻。
l  为了安全和减少噪声，230V 系列采用第三种接地（E ），460V 系列采用特种
接地（E ）。
l  多台的变频器被安装在一起时，所有变频器必须直接连接到共同接地端。
