丹佛斯HVAC变频器恒压供水一拖二多泵控制应用详解

一、概述

丹佛斯FC111 是新一代的HVAC风机水泵专用型变频器，这里我们介绍FC111 多泵控制一拖二固定模式的详细应用。

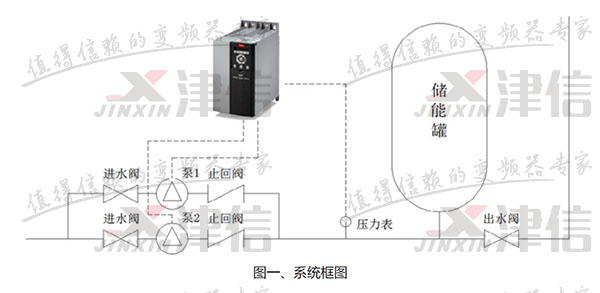

二、系统介绍

FC111 固定模式多泵控制中，变频器直接控制变频泵，其他泵的启停由变频器的数字量输出信号控制，主要完成以下功能：

1. 变频器固定控制一台泵

2. 维持水压恒定

3. 自动加减泵运行

4. 系统睡眠与唤醒，当外界停止用水时，系统处于睡眠状态，直至有用水需求时自动唤醒

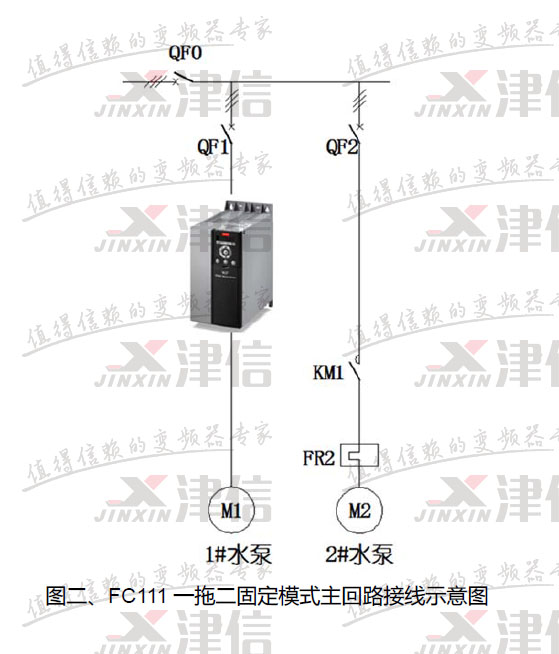

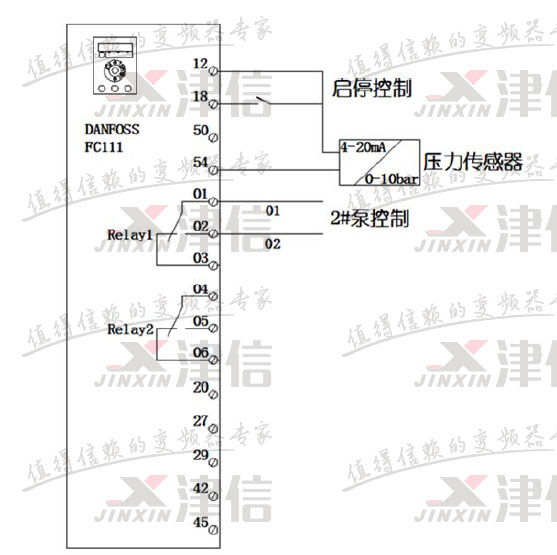

三、FC111 一拖二固定模式控制接线示意图如下:

四、参数设置如下：

1-00 电机控制方式 [3] 闭环过程模式

4-10 电机速度方向 [0] 顺时针方向

4-12 电机速度下限 30.0Hz （水泵的最低速度）

4-14 电机速度上限 50.0Hz （水泵的最高速度）
