丹佛斯IC2 Micro变频器参数设置指南

时间：2024-05-08    作者：津信变频    点击：次
丹佛斯IC2 MICRO变频器是丹佛斯最新推出的一款通用变频器，可以通过面板方便的进行参数设置：

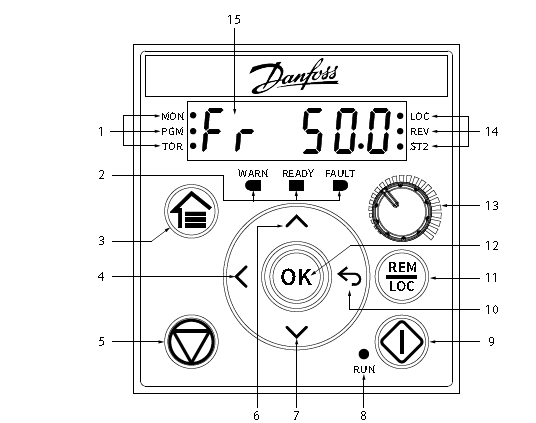

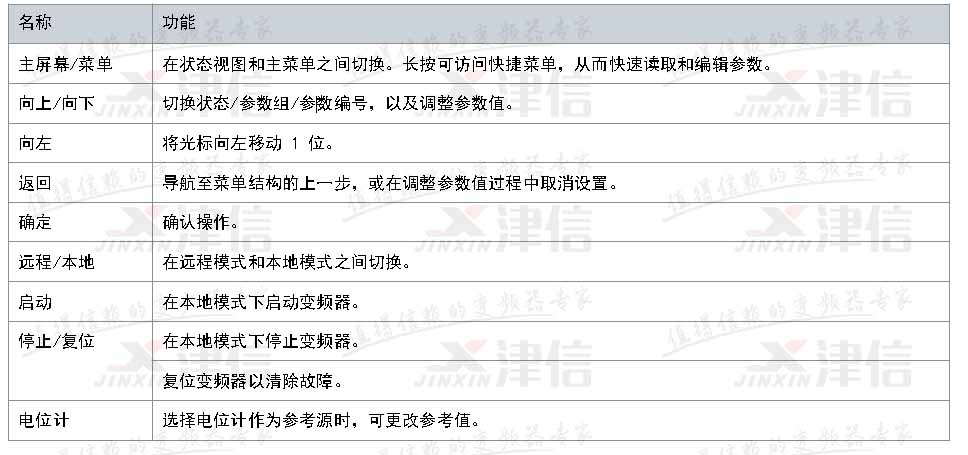

一、面板



1 状态指示灯 6 向上 11 远程/本地
2 操作指示灯 7 向下 12 OK
3 主屏幕/菜单 8 运行指示灯 13 电位计
4 向左 9 启动 14 状态指示灯
5 停止/复位 10 返回 15 主显示屏

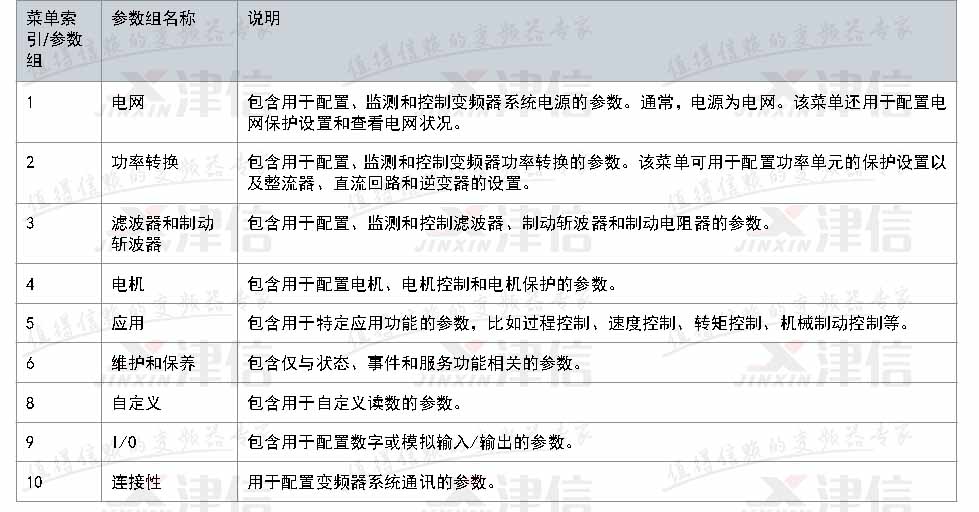

二、参数组
IC2的参数包括10组，和丹佛斯变频器传统参数设置方式有良好的延续性，可以通过选择不同的参数组来进行相应的设置。


三、基本参数设置

基本设置
参数索引 参数名称 推荐设置 参数编号
1.2.2 电网类型 [12] 380-440V/50Hz 6
5.4.2 工作模式 [0] 速度开环 100
5.5.1.1 控制源 [0] 数字和控制 字 801
5.5.1.2 控制源 [1] FC 端口 802
5.5.3.5 参考功能 [0] 总和 304
5.5.3.6 参考值来源 [0] 链接到本地/远程 313
5.5.3.7 参考值 1 来源 [1] 模拟输入 33 315
5.5.3.8 参考值 2 来源 [2] 模拟输入 34 316
5.5.3.9 参考值 3 来源 [11] 本地总线参考值 317
5.5.2.1 惯性停车选择 [3] 逻辑 OR 850
5.5.2.2 快速停止选择 [3] 逻辑 OR 851
5.5.2.4 启动选择 [3] 逻辑 OR 853
5.5.2.5 反向选择 [3] 逻辑 OR 854
9.4.1.2 T13  数字输入 [8] 启动 510
9.4.1.3 T14  数字输入 [10] 反向 511
9.4.1.4 T15  数字输入 [1] 复位 512
9.4.1.5 T17  数字输入 [14] 点动 513

电机参数设置
参数索引 参数名称 推荐设置 参数编号
4.2.2.1 标称功率 如铭牌所示。 120
4.2.2.2 标称电压 如铭牌所示。 122
4.2.2.4 标称频率 如铭牌所示。 123
4.2.2.3 标称电流 如铭牌所示。 124
4.2.2.5 标称速度 如铭牌所示。 125
4.2.3.1 定子阻抗 (Rs) 如电机数据表所示。 130
4.2.3.2 转子阻抗 (Rr) 如电机数据表所示。 131
4.2.3.4 定子漏抗  X1 如电机数据表所示。 133
4.2.3.6 主电抗   Xh 如电机数据表所示。 135
