伟肯VACON变频器基本参数设置和调试指南

时间:2024-09-25    作者:津信变频    点击:
伟肯VACON变频器是丹佛斯集团旗下的知名品牌,能够提供精确的电机控制,以满足各种复杂的工业应用需求。

伟肯变频器的参数包括七组,分别是:
1.基本应用宏
2.标准应用宏
3.本机/遥控应用宏
4.多段速度控制应用宏
5.PID 控制应用
6.多目标控制应用宏
7.泵和风机控制应用宏

以下是伟肯变频器基本参数及其解释:


101 最小频率 (2.1,2.1.1)
102 最大频率 (2.2,2.1.2)
定义变频器的频率限制。
这些参数的最大值为320Hz,软件将自动检测参数ID105,ID106,ID315 和ID728 的值。

103 加速时间1 (2.3,2.1.3)
104 减速时间1 (2.4,2.1.4)
这些限制值对应于输出频率从0 频率加速到设置的最大值(参数ID102)的时间。

105 预置速度1 1246 (2.18,2.1.14,2.1.15)
106 预置速度2 1246 (2.19,2.1.15,2.1.16)

107 电流限制 (2.5,2.1.5)
这个参数定义了来自变频器的最大电机电流。这个参数值范围根据规格的不同而不同。

108 U/f 比率选择 234567 (2.6.3)
线性:0
电机的电压随频率线性变化,线性段是频率从0Hz 到弱磁点的恒磁通区,对应弱磁点的电机电压为额定电压。
线性U/f 比率应用于恒转矩负载。如果没有另外的特殊要求设定值,就应该采用该缺省值。
平方:1
电机电压随频率从0Hz 到弱磁点按一条平方曲线变化。弱磁点对应电机的额定电压。在低于弱磁点区域,电机是欠励磁运行,因而转矩和电机噪音要小一些。平方U/f 比可用于要求转矩正比于速度平方的情况,如离心泵和离心风机。
可编程U/F 曲线:2
U/F 曲线可以用3 个不同的点进行设置。如果其它设置不能满足应用的要求,可以采用可编程的U/F 曲线。
带磁通优化的线性:3
为了节能、降低干扰等级和噪音,变频器开始搜寻电机的最小电流。这个功能可以用于一些恒定负载的情况,比如风机、泵等。

109 U/F 优化 (2.13,2.6.2)
自动转矩提升:
电机电压自动改变,以使电机在低频时能产生足够的转矩来起动和运行。电压的增加取决于电机的类型和功率。自动转矩提升可用于因起动摩擦力大而要求高起动转矩的场合,如传送带。

110 电机额定电压 (2.6, 2.1.6)
在电机铭牌上找到Un。这个参数设定弱磁点电压(ID603)为100%*Unmotor。
111 电机额定频率 (2.7, 2.1.7)
在电机铭牌上找到fn。这个参数设定弱磁点频率(ID602)为同样的值。
112 电机额定转速 (2.8, 2.1.8)
在电机铭牌上找到nn。
113 电机额定电流 (2.9, 2.1.9)
在电机铭牌上找到In。



114 停车按钮激活 (3.4, 3.6)
如果你想把停车键设为热键,且无需考虑控制器位置,直接停车的话,将参数设置为1.见参数ID125.
117 I/O 频率参考值选择 12346 (2.14 , 2.1.11)
当控制位置为I/O 时,确定频率参考值来源。

118 PID 控制器增益 57 (2.1.12)
该参数确定PI 控制器的增益。
若该参数设置为100%,则误差值变化10%,将使控制器输出产生10%的变化。
如果参数值设为0,PID 控制器就被作为ID 积分微分控制器使用。

119 PID 积分器积分时间 57 (2.1.13)
ID119 确定PID 积分器的积分时间。如果参数设置为1.00 秒钟,误差值变化10%将使控制器输出的变化为10%/s。
如果参数值设置为0.00,PID 控制器就作为PD 比例微分控制器。

120 电机功因数 (2.10, 2.1.10)
在电机铭牌上找到Cosφ。
121 面板频率参考选择 234567 (2.1.12, 2.1.13, 2.2.6,2.2.1.2)
当使用面板控制时,定义频率参考值源。

122 现场总线参考选择 234567 (2.1.13,2.1.14,2.2.7,2.2.1.3)
当从现场总线控制时,定义频率参考源。在不同的应用中的选择请见ID121.
123 面板放向 (3.3)
0 顺时针: 当面板为控制位置时,电机顺时针运转。
1 反方向: 当面板为控制位置时,电机逆时针运转。

124 点动速度参考 34567 (2.1.14, 1.1.15, 2.1.19)
用DIN3 端子输入定义点动速度选择,它可以编程点动速度, 见参数ID301
参数值被自动限制在最小和最大频率中(ID101 和 102)

125 控制位置 (3.1)
参数可以更改变频器的控制位置。详见产品手册。
按住开启键3 秒,选择控制面板作为当前控制位置,并拷贝下运行状态的信息(开/关,方位,参考值)
0 电脑控制, (NC Drive 激活)
1 I/O 端子
2 面板
3 现场总线

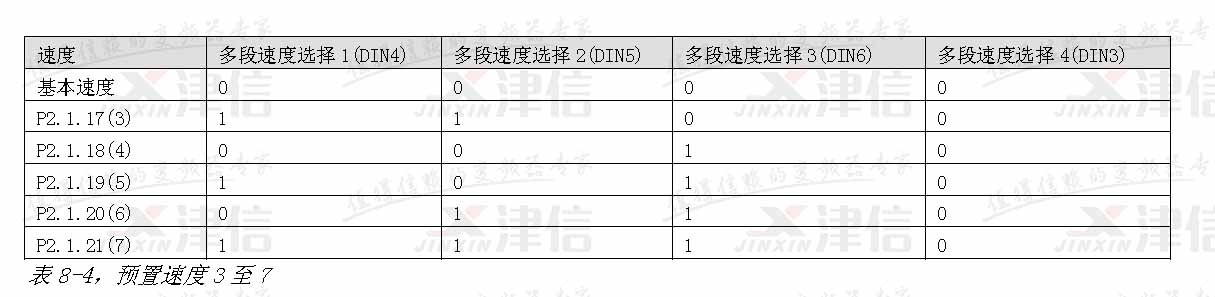

126 预置速度3 46 (2.1.17)
127 预置速度4 46 (2.1.18)
128 预置速度5 46 (2.1.19)
129 预置速度6 46 (2.1.20)
130 预置速度7 46 (2.1.21)
当激活正确的数字输入组合,这些参数可以用来确定使用的频率参考值。


131 I/O 频率参考选择,位置B 3 (2.1.12)
见上面参数ID117 的值.

132 PID 控制器微分时间 57 (2.1.14)
参数ID132 确定PID 控制器的微分时间。如果参数设置为1 秒钟,则误差值在1.00 秒钟内变化10%,控制器
输出变化10%。如果参数值设置为0.00,PID 控制器就作为PI 比例积分控制器。


141 AI3 信号选择 567 (2.2.38,2.2.4.1)
连接AI3 信号到选择的模拟输入可用本参数.更多信息可见第6.4 节“端子到功能Terminal to Function”(TTF)
编程准则.
142 AI2 滤波时间 567 (2.2.41,2.2.4.2)
该参数的值大于0 时,可从输入模拟信号中滤掉干扰.
长的滤波时间使调节响应变慢,见参数 ID324.

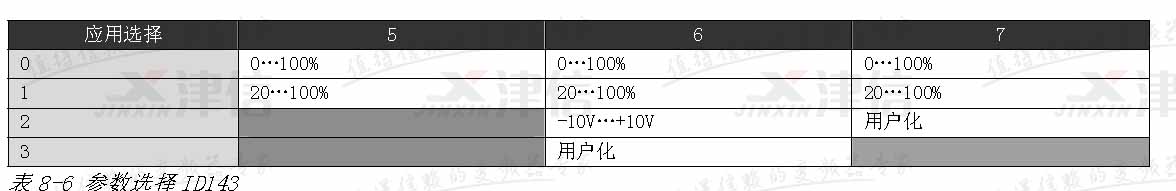

143 AI3 信号范围. 567 (2.2.39, 2.2.4.3)
用这个参数可以选择AI3 信号范围.
