不同品牌的变频器主电路接线端子在设计上虽然略有不同，但是主要接线端子是基本一致的，以下是一款常见变频器的主电路接线端子。我们分别来介绍其功能和原理。

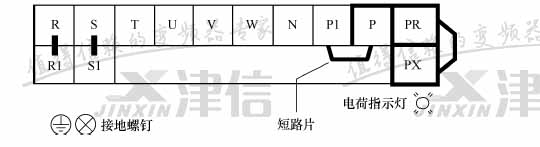

其中端子排上的R、S、T 端子与三相工频电源连接， U、V、W 端子与电动机连接； P1、P 端子， PR、PX 端子， R、R1 端子和S、S1 端子用短接片连接； 接地端子用螺钉与接地线连接固定。

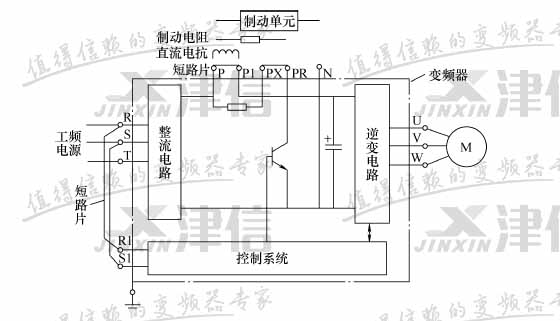

接线端子和变频器内部连接功能图如上，其中 ：
1、P、P1 端子外接短路片， 将整流电路与逆变电路连接起来。也可以去掉短接片，外接提高功率因数的直流电抗器。直流功率因数电抗器连接时，先要将P1、P 端子间的短路片取下， 然后用连接线将直流电抗器与P1、P 端子连接。

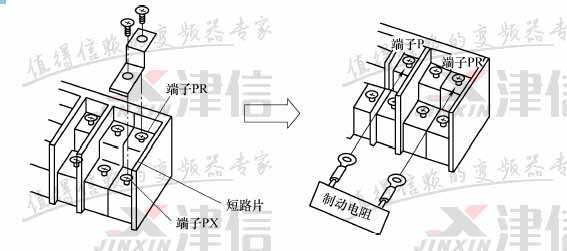

2、PX、PR 端子外接短路片， 将内部制动电阻和制动控制器件连接起来。有时，变频器在高频度制动内置制动电阻时易发热， 由于封闭散热能力不足， 这时需要安装外接制动电阻来替代内置制动电阻。 可将PX、PR 端子之间的短路片取下， 再在P、PR 端外接制动电阻。
3、P、N 端子分别为内部直流回路的正、负端
4、R1、S1 端子内接控制电路， 外部通过短路片与R、S 端子连接， R、S 端的电源通过短路片由R1、S1 端子提供给控制电路作为电源。如果希望R、S、T 端无工频电源输入时控制电路也能工作， 可以取下R、R1 和S、S1 之间的短路片， 将两相工频电源直接接R1、S1 端。

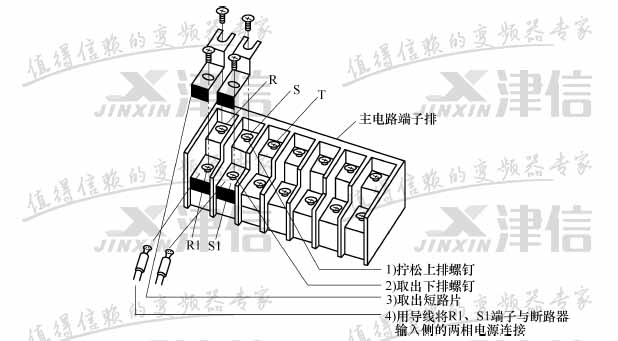

由于控制电路电源端子R1、S1 默认与R、S 端子连接。在工作时， 如果变频器出现异常， 可能会导致变频器电源输入端的断路器（或接触器） 断开， 变频器控制电路电源也随之断开， 变频器无法输出异常显示信号。为了在需要时保持异常信号， 可将控制电路的电源R1、S1 端子与断路器输入侧的两相电源线连接。这样断路器断开后， 控制电路仍有电源提供。
