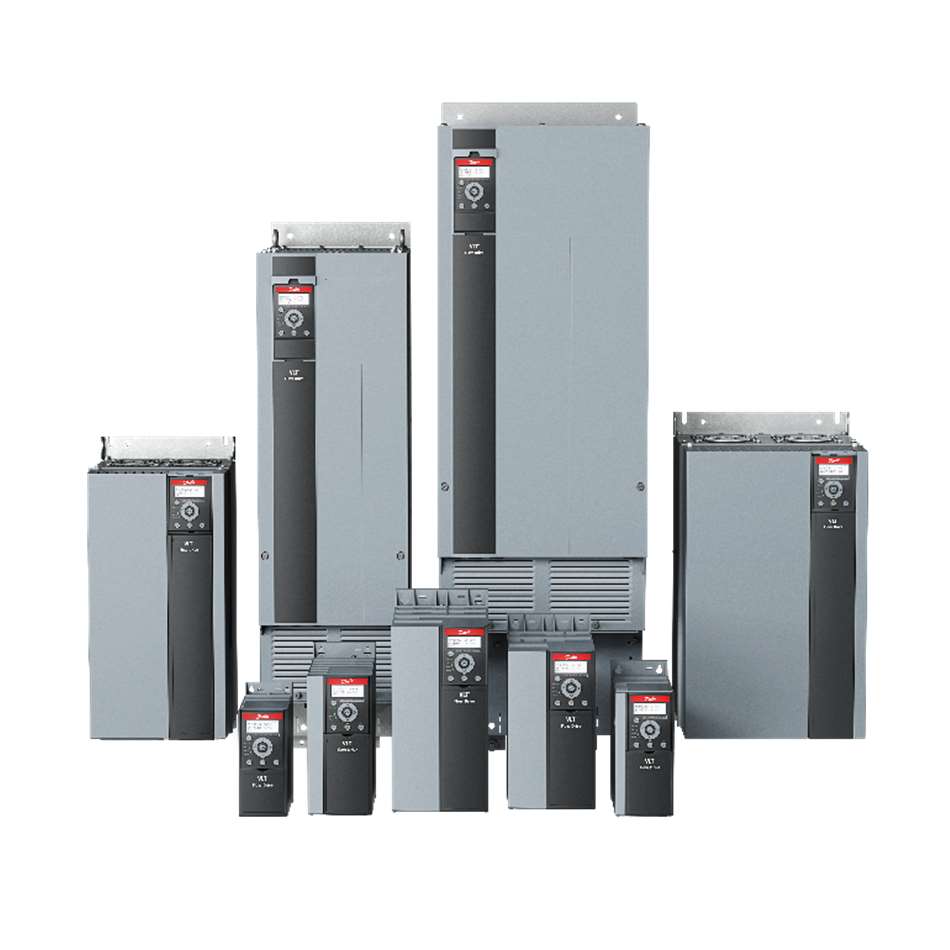

丹佛斯 FC111 变频器是一款专注于HVAC应用的专用变频器，在风机应用中，FC111 变频器可精确控制风机的转速，根据实际需求调节风量，实现节能运行。针对水处理应用，FC111变频器专门优化了多泵控制，可根据管网压力变化调整水泵的输出流量和压力，确保供水压力稳定。
在使用过程中，FC111变频器根据发生的故障，可能出现警告(Warning),报警（Alarm)和错误（Error)三种故障代码，其中：
警告：表明可能需要注意的状况，在恢复正常前，警告会一直存在，直到问题解决，但是电机可以继续工作。
报警：变频器会停止运行，如果报警原因已解决，变频器需要复位后再重新启用。
错误：不会影响变频器的运行。
Warning/Alarm 2，断线故障
原因：仅当在参数 6-01 Live Zero Timeout Function（断线超时功能） 中进行了相关设置时，才会出现此Warning或Alarm。某个模拟输入上的信号低于为该输入设置的最小值的 50%。当线路断线或发送该信号的设备发生故障时可能造成这种情况。
故障排查：检查所有模拟输入端子上的连接。控制卡端子 53 和 54 为信号输入，端子 55 是公共端子。
请检查变频器设置是否与模拟信号类型匹配。
Warning/Alarm 3，无电机
原因：变频器的输出端未连接任何电机。
故障排查：请检查变频器和电动机之间的电缆连接。
Warning/Alarm 4，主电源缺相
原因：电源的相位缺失，或者主电源电压太不稳定。输入整流器发生故障时，也会出现此消息。选项在参数 14-12 主电源不平衡时的功能中进行设置。
故障排查：检查变频器的供电电压和电流。
Warning/Alarm 7，直流过压
原因：如果直流回路电压超过极限，则变频器将在某个时间后跳闸。
故障排查：增大加减速时间。
在参数 2-10 Brake Function（制动功能） 中激活功能。
在参数 2-17 Over-voltage Control（过压控制） 中激活过压控制。
Warning/Alarm 8，直流回路欠压
原因：如果直流回路电压（直流）下降到欠压门限之下，变频器将在固定延时后跳闸。这个延时随设备大小而异。
故障排查：确认供电电压是否与变频器的电压相匹配。执行输入电压测试。
Warning/Alarm 9，逆变器过载
原因：变频器器将因过载（电流过高，持续时间过长）而切断输出。逆变器电子热保护功能计数器在达到 90% 时给出Warning，并在 100%时跳闸，同时给出Alarm。当计数器低于 90% 时，变频器才能复位。
当变频器在超过 100% 过载情况下运行了过长时间时，将出现故障。
故障排查：
将 LCP 上显示的输出电流与变频器额定电流进行对比。
将 LCP 上显示的输出电流与测得的电机电流进行对比。
在 LCP 上显示变频器的热负载并监视该值。当变频器在持续额定电流之上运行时，计数器应增加。如果在变频器的持续额定电流之下运行，计数器减小。
Warning/Alarm 10，电机因过载而温度过高
原因：电子热敏保护 (ETR) 显示电机过热。在参数 1-90 Motor Thermal Protection (电动机热保护) 中，选择当计数器达到 100%时，变频器是发出Warning还是Alarm。当电机过载超过 100% 的持续时间过长时，会发生该故障。
对于 18-30 kW： 该保护功能将始终作为Alarm启用。如果保护操作被触发 10 次以上，则自动复位将转换到需要手动操作才能清除Alarm。
故障排查：
检查电动机是否过热。
检查电机是否发生机械过载。
检查参数 1-24 Motor Current (电动机电流) 中设置的电机电流是否正确。
确保参数 1-20 至 1-25 中的电机数据正确设置。
使用参数 1-29 Automatic Motor Adaption (AMA) (自动电动机调整 (AMA)) 运行 AMA。
5.5.8 Warning/Alarm 11，电机热敏电阻温度高
原因：检查热敏电阻是否断开。在参数 1-90 Motor Thermal Protection（电动机热保护） 中，选择变频器是发出Warning还是Alarm。
故障排查：
检查电机是否过热。
检查电机是否发生机械过载。
确保热敏电阻正确连接。
如果使用了热开关或热敏电阻，请确保参数 1-93 Thermistor Source（热敏电阻源） 的设置与传感器接线相匹配。
Warning/Alarm 13，过电流
原因：超过逆变器的峰值电流极限。该Warning持续约 1.5 秒，随后变频器将跳闸，并且发出Alarm。
故障排查：
冲击负载或高惯量负载的快速加速可能造成该故障。
关闭变频器。检查电动机轴能否转动。
请检查电机的型号是否同变频器匹配。
检查参数 1-20 至 1-25 中的电机数据是否正确。
Alarm 14，接地故障
原因：输出相通过变频器与电动机之间的电缆或电动机本身向大地放电。
故障排查：
关闭变频器，然后清除接地故障。
检查电机中的接地故障，方法是，用兆欧表测量电机引线和电机的对地电阻。
Alarm 16，短路
原因：电机或电机线路中发生短路。
故障排查：请切断变频器电源，然后修复短路。
Warning/Alarm 17，Control Word Timeout（控制字超时）
原因：变频器无通讯。只有当参数 8-04 Control Word Timeout Function（ 控制字超时功能）未设置为 [0] Off（关）时，此Warning才有效。
如果将参数 8-04 Control Word Timeout Function（控制字超时功能）设为 [5] Stop and trip（停止并跳闸），变频器将减速至停止，并给出Alarm。
故障排查：
检查串行通讯电缆上的连接。
增加参数 8-03 Control Word Timeout Time（控制字超时时间）。
检查通讯设备的工作是否正常。
验证是否正确执行了 EMC 安装。
Warning/Alarm 24，风扇故障
原因：风扇Warning功能是一个附加的保护功能，它检查风扇是否在运行或是否安装了风扇。可在参数 14-53 Fan Monitor (风扇监测)中禁用风扇Warning（[0] Disabled (禁用)）。
故障排查：检查风扇电阻。
Alarm 30，电动机 U 相缺相
原因：变频器与电机之间的电机 U 相缺失。
故障排查：停止变频器，检查电动机 U 相。
Alarm 31，电动机 V 相缺失
原因：变频器与电机之间的电机 V 相缺失。
故障排查：停止变频器，检查电动机 V 相。
Alarm 32，电动机 W 相缺失
原因：变频器与电机之间的电机 W 相缺失。
故障排查：停止变频器，检查电动机 W 相。
Alarm 38，内部故障
原因：发生内部故障。
故障排查：请与 Danfoss 供应商上海津信联系。
Alarm 44，接地故障 II
原因：输出相通过变频器与电动机之间的电缆或电动机本身向大地放电。
故障排查：关闭变频器，然后清除接地故障。
用兆欧表测量电动机电缆的对地电阻，以检查电动机是否存在接地故障。
Alarm 46，门驱动电压低
原因：功率卡的电源超出范围。功率卡上的开关电源 (SMPS) 产生 3 个电源： 24 V、5 V 和 ±18 V。
故障排查：检查功率卡。
Alarm 47，24 V 电源低
原因：24 V DC 在控制卡上测量。在端子 12 上检测到的电压低于 18 V 时会出现此情况。
故障排查：检查控制卡和所连接的负载。
Alarm 51，AMA Check Unom and Inom（AMA 检查 Unom 和 Inom）
原因：电机电压、电机电流和电机功率的设置有误。
故障排查：检查参数 1-20 至 1-25 中的设置。
Alarm 52，AMA Low Inom（AMA Inom 过低）
原因：电机电流过低。
故障排查：检查参数 1-24 Motor Current（电机电流）中的设置。
Alarm 53，AMA 电动机过大
原因：电动机太大，无法执行 AMA。
故障排查：检查参数组 1-2* 电动机数据 中的设置。
Alarm 54，AMA 电动机小
原因：电动机太小，无法执行 AMA。
故障排查：检查参数组 1-2* 电动机数据 中的设置。
Alarm 55，AMA 参数超出了范围
原因：电机的参数值超出可接受的范围，AMA 无法运行。
故障排查：检查参数组 1-2* 电动机数据 中的设置。
Alarm 56，AMA 被用户中断
原因：AMA 手动中断。
故障排查：重新运行 AMA 校准。
Alarm 57，AMA 内部故障
原因：内部故障。
故障排查：尝试重新启动 AMA。重复重启可能会使电机过热。
5.5.28 Alarm 58，AMA 内部故障
原因：内部故障。
故障排查：请与上海津信联系。
Warning 59，Current Limit（电流极限）
原因：电流高于参数 4-18 Current Limit（电流极限）中的值。
故障排查：确保已正确设置参数 1-20 至 1-25 中的电机数据。
如果需要，增大电流极限。确保系统可以在更高极限下安全工作。
Alarm 60，外部互锁
原因：外部互锁已激活。
故障排查：要恢复正常运行，请对设置用于“外部互锁”的端子施加 24 V DC，然后将变频器复位（通过串行通讯、数字 I/O 或通过按 [Reset]（复位））。
Warning 66，散热片温度低
原因：该Warning基于 IGBT 模块中的温度传感器。
如果散热片的温度测量值为 0 °C (32 °F)，这可能表明温度传感器存在问题，从而导致风扇速度增加到最大值。如果 IGBT和门驱动卡之间的传感器线路断开，将会导致该Warning。
故障排查：检查 IGBT 热传感器。
Alarm 69，功率卡温度
原因：功率卡上的温度传感器温度过高或过低。
故障排查：
检查环境工作温度是否在极限范围内。
检查过滤器是否堵塞。
检查风扇工作情况。
检查功率卡。
Alarm 70，Illegal FC Configuration（FC 配置不合规）
原因：控制卡和功率卡不兼容。
故障排查：要检查兼容性，请与 Danfoss 服务商上海津信联系，并提供设备铭牌上的类型代码和卡的部件号。
5.5.34 Alarm 79，功率部分的配置不合规
原因：内部故障。
故障排查：请与上海 津信联系。
Alarm 80，变频器初始化为默认值
原因：手动复位后，参数设置被初始化为默认设置。
故障排查：将设备复位可清除Alarm。
Warning/Alarm 92，无流量
原因：在系统中检测到无流量情况。参数 22-23 No-Flow Function (无流量功能) 设置为Alarm。
故障排查：排查系统故障，在消除故障后，将变频器复位。
Warning/Alarm 93，空泵
当变频器高速工作时，系统中的无流量情况可能表明处于干泵状态。参数 22-26 Dry Pump Function (干泵功能) 设置为Warning或Alarm。
故障排查：
排查系统故障。清除故障后，将变频器复位。
Warning/Alarm 94，曲线结束
反馈低于给定值。这可能表明系统存在泄漏。参数 22-50 End of Curve Function (曲线结束功能) 设置为Warning或Alarm。
故障排查：
排查系统故障。清除故障后，将变频器复位。
Warning/Alarm 95，皮带断裂
原因：转矩低于为无负载设置的转矩水平，表明存在断裂的皮带。请参见参数组 22-6* Broken Belt Detection (断裂皮带检测)。
故障排查：排查系统故障。清除故障后，将变频器复位。
Alarm 99，转子堵转
原因：转子堵转。对于 18-30 kW： 如果保护操作被触发 10 次以上，则自动复位将转换到需要手动操作才能清除Alarm。
故障排查：
确保转子可以自由转动。
检查参数组 1-1* Motor Selection (电动机选择) 中的设置。
检查参数组 1-2* Motor Data (电动机数据) 中的设置。
Alarm 101，缺少流量/压力信息
原因：无传感器的泵列表缺失或错误。
故障排查：再次下载无传感器的泵列表。
Alarm 126，电机在旋转
原因：反电动势电压过高。
故障排查：请将 PM 电机的转子停止。

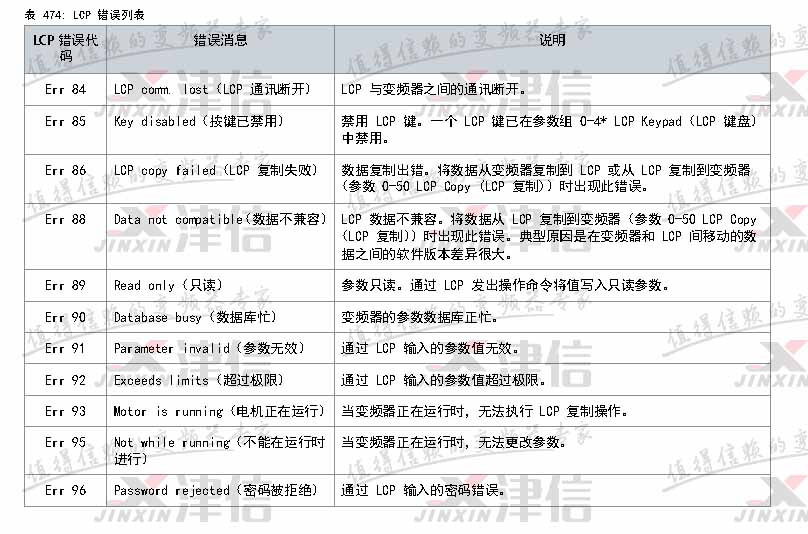

Err 84，Err 85，Err 86，Err 88，Err 89，Err 90，Err 91，Err 92，Err 93，Err 95，Err 96，错误代码详细信息如下：
