SEW变频器上电无显示故障维修总结

时间:2018-02-28    作者:津信变频    点击:

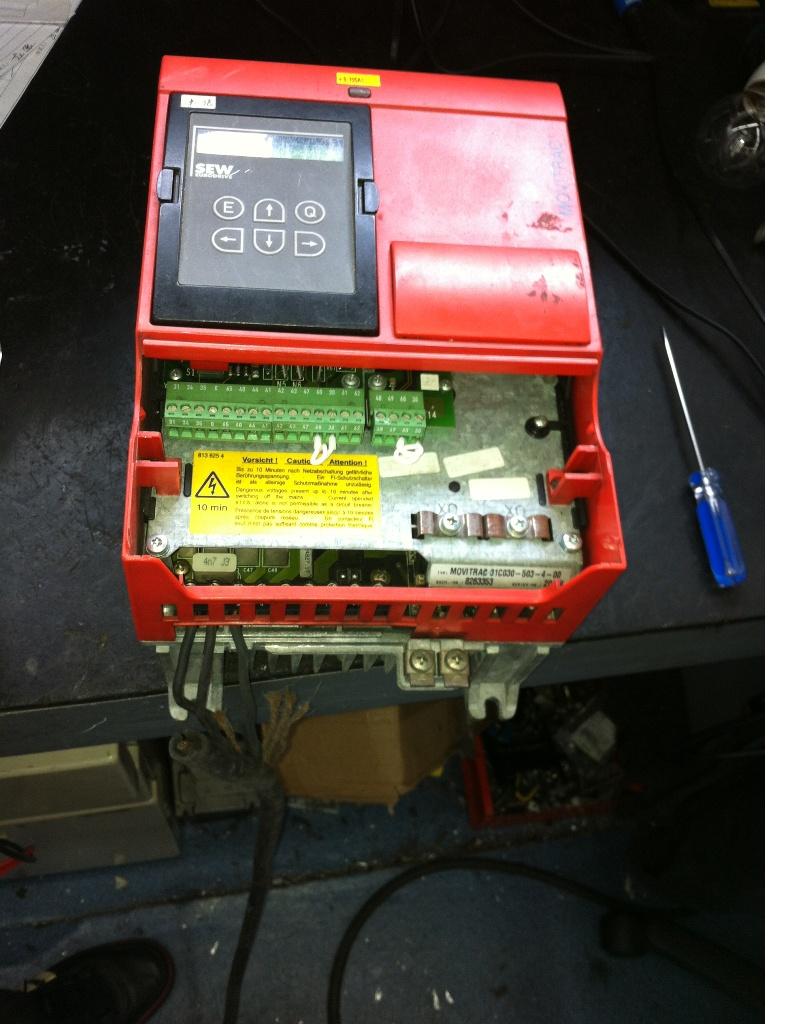

上海津信变频器技术服务中心----本文讨论的是SEW变频器 3108A-403-4-00“上电无显示”的检修过程和故障分析。供大家参考。
检查过程:
将该变频器拆开,检查变频器的整流模块、逆变模块,测试二极管特性好。将变频器送电,无显示,测试控制卡上没有+5VDC,判断变频器开关电源损坏。
故障原因分析:
将变频器拆开后发现,该变频器电源卡上有很多的油污,并且在开关电源负载线路上,整流二极管旁边出现一大块烧焦的痕迹。在开关电源另外一路负载上有个整流二极管烧断。同时发现该路的滤波电容出现漏液的痕迹,并且检查发现了滤波电容负极处的铜皮和表层的正极电阻值很小,用小刀轻轻的去除中间的污垢,发现里面已经烧焦了,处理干净后,短路现象消失。

     由于变频器的电源卡上非常脏,发生开关电源负载短路的几率比较大。该变频器开关电源损坏就是因为变频器电源卡上短路导致。




维修过程:
该变频器整体全部拆卸,变频器电源卡非常脏,清洗电源卡上的油污,更换掉电解电容。修复损坏的线路。将变频器单板测试,送电后,开关电源各路电源工作正常。安装好变频器,测试二极管特性正常。给变频器送电,开机、输出电压平衡,带负载到额定电流,变频器发热也正常,该变频器修复。
