丹佛斯变频器FC202驱动水泵噪音震动问题

时间:2018-02-28    作者:津信变频    点击:

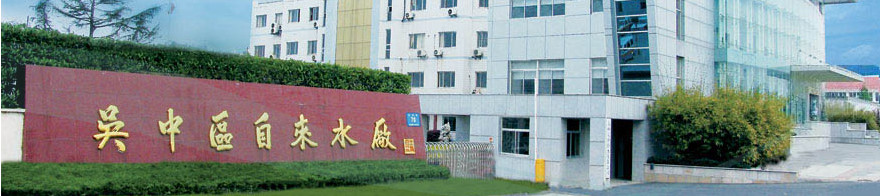

客户名称:苏州吴中供水有限公司
苏州吴中供水有限公司是区政府参股、吴中集团控股的公用事业型企业。拥有15万立方米/日和总规模40万立方米/日一期20万立方米/日的两座水厂,以及一座10万立方米/日的增压站,保障了吴中城区、吴中经济开发区以及甪直、临湖和东山区域内300多平方公里、近70万人口的安全供水需要。

变频器型号:
丹佛斯FC202系列变频器(FC202N200)

软起应用场合:
水泵控制



客户反映的问题:
设备经过工程师调试过后,运行一段时候后发现水泵电机在42Hz~45Hz的时候有明显的噪音和震动
故障原因分析:
我们工程师到达现场后确认了变频器的问题,初步我们认为是水泵机械结构的问题,但是经过水泵厂家现场检测以及沟通来分析,排除了水泵本身的问题,因此我们进行了变频器数据和声音数据采集。

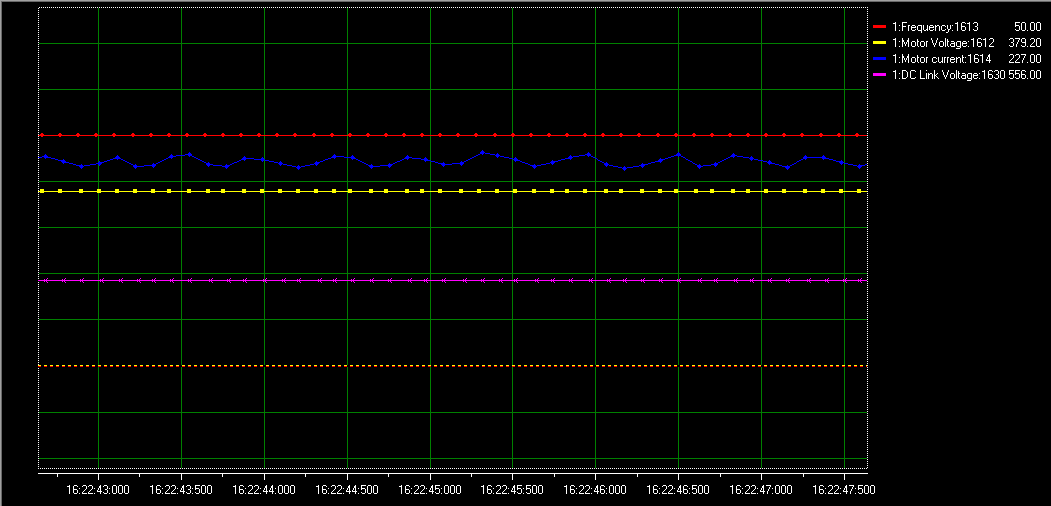

调整前电机波形

调整前音频文件

通过对上述文件、变频器参数设置以及现场情况进行分析,我们可以看到电机的电流变化和震荡比较大,进行现场长时间的测试,我们最终得出是变频器的开关频率模式以及开关频率高低导致,相关参数为:

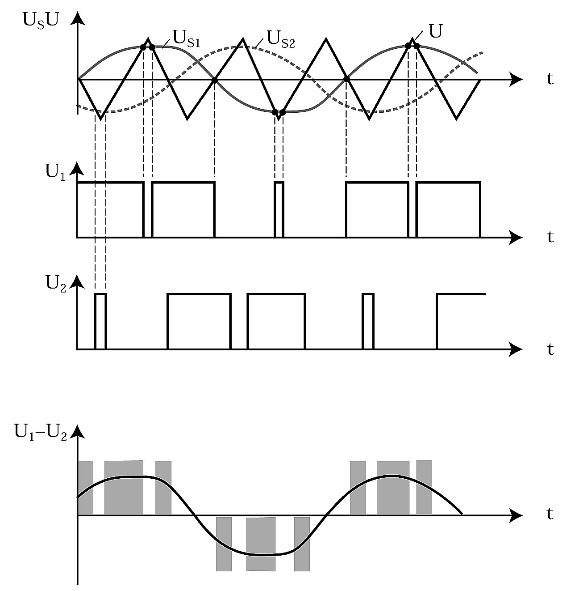

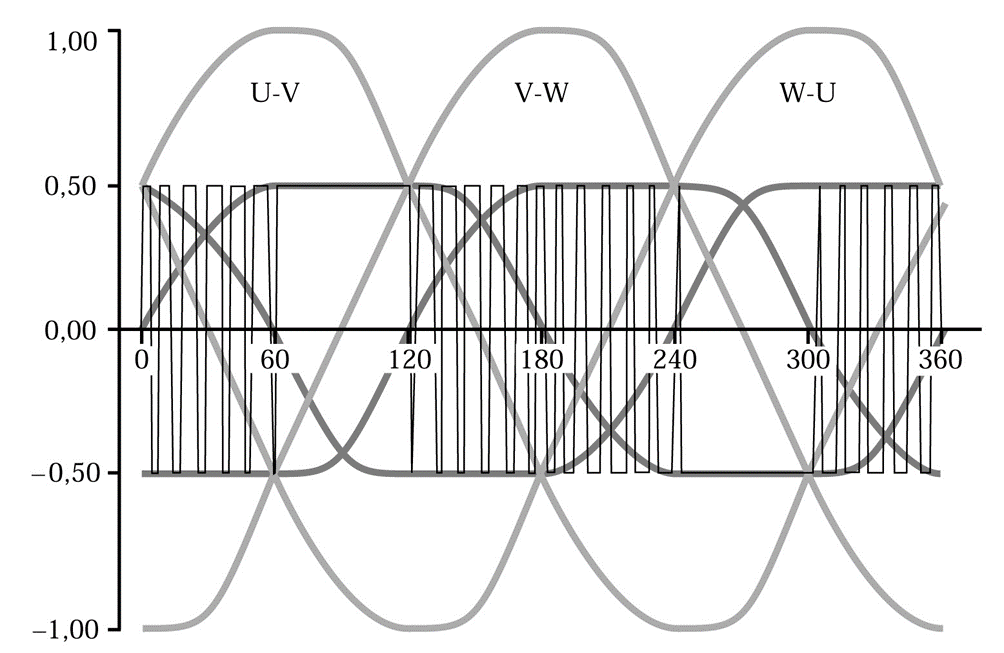

14-00 开关模式  【0】60AVM 【1】SFAVM
14-01 开关频率


60AVM



SFAVM
达到效果:
对以上参数进行调整后,客户描述的现象(电机的震动和噪音)明显得到解决,以下为变频器经过调整过后的电机波形和音频文件

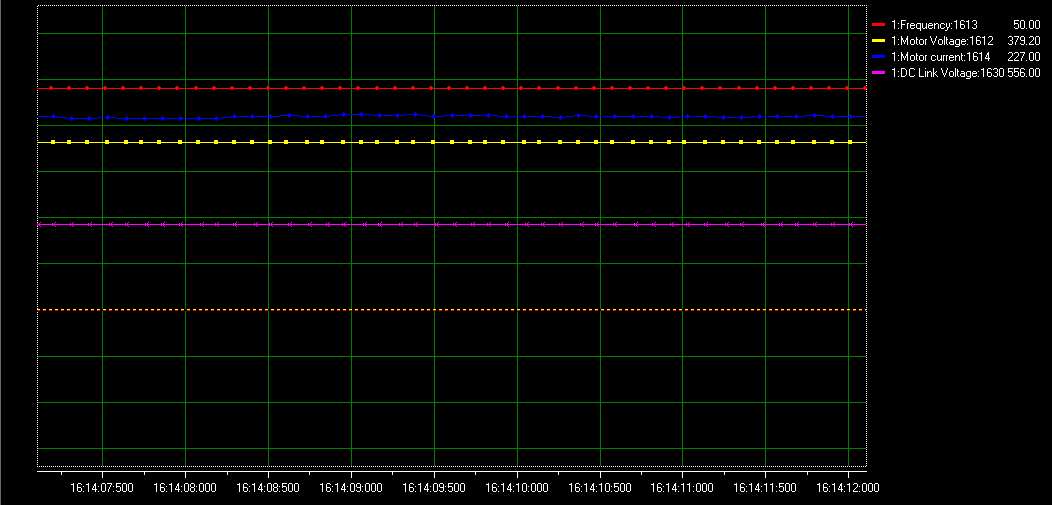

调整后电机波形

调整后音频文件
    经过对波形文件以及音频文件的比较,我们很清楚地发现电机的电流已经没有很明显的震荡,并且电机的声音也很柔软。
