施耐德变频器ATV71HD18N4Z上电无显示故障维修案例

时间:2018-02-08    作者:津信变频    点击:

本文讨论的是施耐德 ATV71HD18N4Z变频器 的检修过程和故障分析。供大家参考。

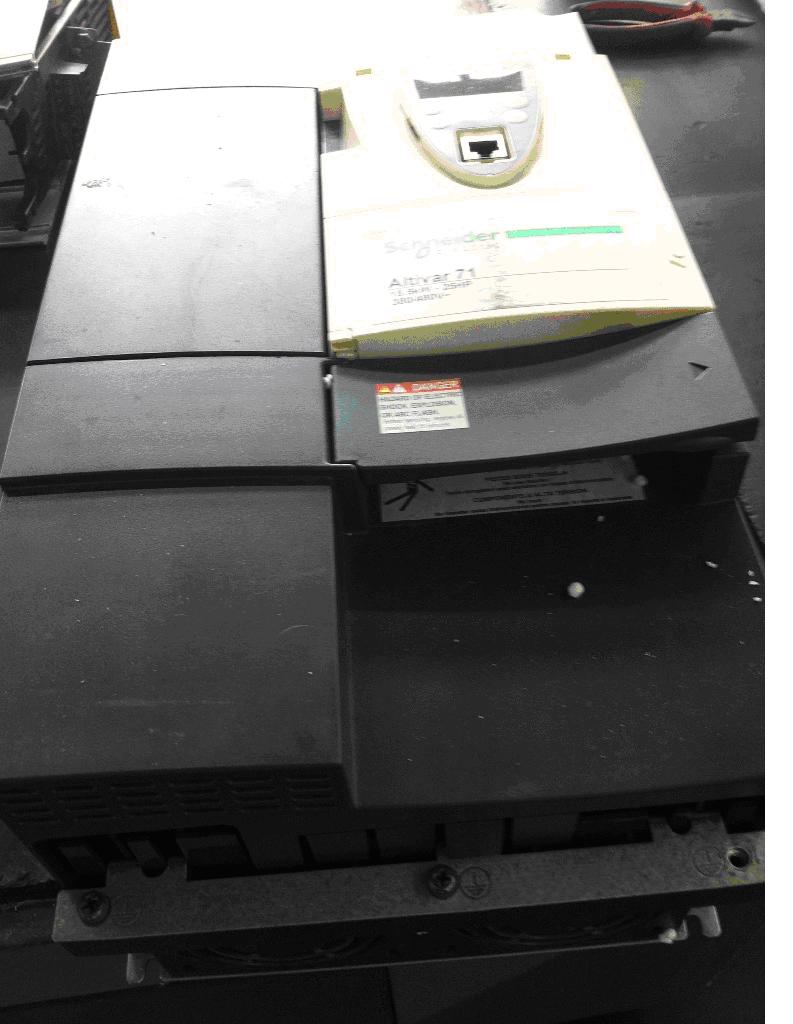

上海津信变频器技术服务中心最近收到施耐德 ATV71HD18N4Z变频器,客户反映是该变频器上电无显示故障。

检查过程:
将该变频器下盖板卸下,检查变频器的整流模块、逆变模块,测试二极管特性好。将变频器送电,无显示,测试控制控制端子上没有24VDC电压,控制卡上没有+5VDC电压。变频器的风扇送电没有运转,判断变频器开关电源损坏。

故障原因分析:
将变频器拆开,顺便说一下,该结构的变频器拆卸比较繁琐,因为上盖板不是特别好拆。该变频器电源卡脉冲变频器附近有一大片烧焦的痕迹,很明显是开关电源负载短路,导致开关电源工作不起来。将该电源卡拆下,触发逆变模块,逆变模块好。将该电源卡处理干净,发现该电源卡的元器件上有很多腐蚀的痕迹,估计该变频器使用在有腐蚀的场合。
     由于变频器的电源卡腐蚀,发生开关电源负载短路的几率比较大。该变频器开关电源损坏就是因为变频器电源卡上短路导致。
维修过程:
清洗电源卡,更换掉损坏的二极管,修复损坏的线路。送电测试,发现开关电源还是没有正常工作,过一会还发现更换的二极管又损坏了。继续查找该线路,发现该线路负载上有个7915短路,将7915更换,同时将损坏的二极管更换。将电源板测试,送电后,开关电源各路电源工作正常,测试IGBT驱动线路,各路触发线路工作正常。安装好变频器,测试二极管特性正常。给变频器送电,开机、输出电压平衡,带负载到额定电流,变频器发热也正常,该变频器修复。
经验总结:
上海津信变频器维修服务中心根据多年来对施耐德变频器检修经验,得出结论:此故障是由于变频器腐蚀原因导致。
