安川V1000上电报警CPF06无法复位故障维修

时间:2021-01-06    作者:津信变频    点击:

一、故障现象

用户送修一台安川V1000变频器,故障现象为上电后报警CPF06,无法复位 。

二、维修过程

安川V1000变频器报CPF06故障解释为:EEPROM数据异常。一般可以通过重启变频器或执行初始化(A1-03=2220)来进行故障确认,如果
故障反复出现,最常见的现象是控制回路损坏,需要进行维修或者更换。



1,首先检查变频器内部整流模块,逆变模块,并测量二极管特性,发现一切正常。

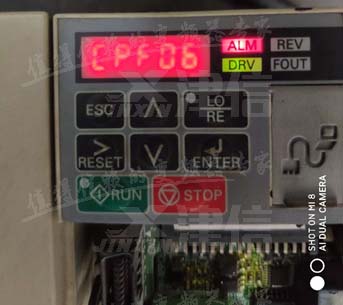

2,然后将变频器送电,操作面板故障指示灯亮,显示报警代码CPF06。按“RESET”无法复位故障。

3,重启变频器及初始化参数,仍报警CPF06。因此基本可以判断是EEPROM芯片及周边电路出现故障。
4,安川V1000变频器EEPROM芯片位于端子排卡,更换相关板卡进行上电测试,发现上电后故障指示灯不亮了,但面板仍有报警CPF06,这是因为更换新的端子板需要初始化。
5,变频器初始化后,故障消除,确认故障是由EEPROM芯片导致。
6,修复后
带负载测试,运行正常。
