丹佛斯FC302变频器FC302N250报警A13故障过电流维修案例

用户送修一台丹佛斯变频器FC302N250到津信服务中心，反应变频器在30hz以上运行时，报A13故障
一、故障现象
丹佛斯变频器报A13故障属于过电流故障，通过上电检测发现输入侧三相电流不平衡。

二、检查过程:

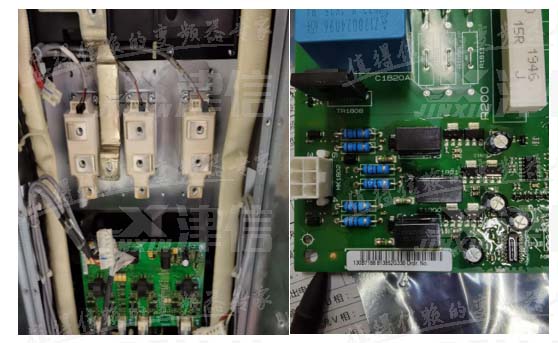

首先检查变频器的整流和逆变模块，在触发整流回路的可控硅时，发现L3相可控硅门极无法触发开，L1、L2相可控硅以及U、V、W相IGBT触发均为正常。
1，在脱开负载情况下，开机运行，测量三相输出电压平衡：
2，连接负载运行时，输出频率升至30HZ以上后，变频器出现过电流故障；
3，检查变频器各项参数均为正常；
4，现场输入电流表显示三相输入电流不平衡：
5，检查变频器直流测电压显示为546伏。
因此判断L3相可控硅损坏导致过电流报A13故障

三、维修测试:
将L3相可控硅拆下，对可控硅和可控硅触发板进行相应处理和维修。

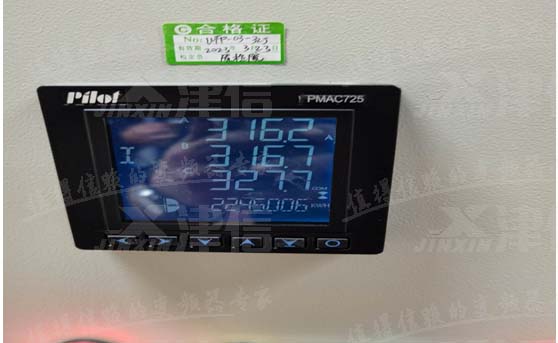

维修完成后，首先空载上电测试，测量变频器输出三相电压平衡。带载测试，测量变频器输入侧三相电流平衡，输出侧三相电流也平衡，原故障修复。以下是修复后，现场仪表监测的输入三相电流值。
