海利普变频器 SK110-15KW报警E.16故障维修

时间:2023-06-12    作者:津信变频    点击:
一、故障现象
变频器送电后显示E.16故障,无法复位。E.16故障解释为输出短路

二、维修过程

1、给变频器送上电源后,变频器面板显示E.16,检查变频器输出端正常,没有发现有短路现象;
2、接下来测量IGBT驱动电源+15V以及-5V均正常;

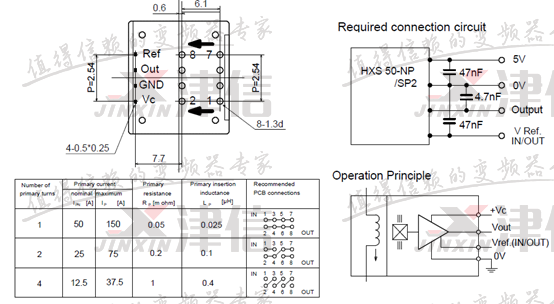

3、测量三相输出电流检测电路,查看电流传感器型号为HXS 50-NP,测量输入电源只有2.4V,而HXS 50-NP正常工作的输入电源为5V。可以确定故障点在此。接线图如下:



4、继续查看电路板布局,检查电流互感器供电电源芯片为LM217,该芯片作为5V直流稳压输出。测量LM217的输入电源Vi为12V,输出电源Vo为2.4V,检测LM217周边电阻正常,更换LM217后,输出电源Vo变为5V,故障复位后未再报警,变频器显示正常,机器修复。
