丹佛斯变频器VLT2811报警ERR37故障维修经验

一、故障现象：
用户送修一台丹佛斯VLT2800变频器，故障现象为送电后显示ERR37故障，无法复位。
ERR37故障解释：内部故障0（控制卡与BMC之间通讯出错）

二、维修过程
给变频器送电后，变频器面板显示ERR37，根据故障解释说明，检查CPU小板反馈至控制卡的信号波形异常，有带毛刺的尖杂波。测量点为下图45，47号。

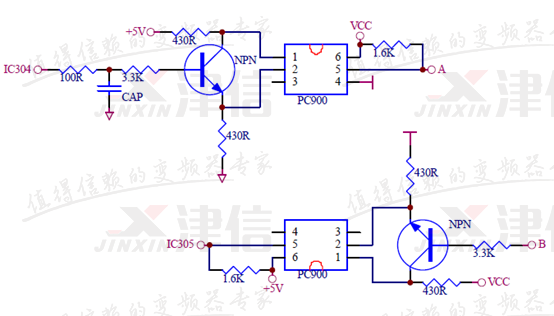

根据这种故障现象，查看相关线路，如下图：

维修过程如下：
1、读取芯片25010内部程序正常，排除EEPROM芯片故障；
2、静态测量PC900周边电阻正常；
3、更换PC900，故障仍无法复位，排除PC900故障；
4、更换CPU小板，故障仍无法复位，排除CPU故障；
5、更换开关电源部分的电解电容，故障仍无法复位，排除电源故障；
6、更换25010芯片，依旧报警ERR37，查看参数发现显示的变频器型号不正常，显示为“2800 200V—”；
7、更换PC900周边430欧姆电阻，送电无报警，显示画面正常，隔几分钟后再送电又报警ERR37；
8、更换PC900周边1K6欧姆电阻，故障消除；
9、测量45，47点，显示正常波形图：

小结：考虑板卡并未腐蚀，分析是由于该电阻自身性能下降导致报ERR37故障，更换之后正常工作；
