电流互感器损坏导致西门子G130变频器报警F30021故障的维修

时间:2021-03-31    作者:津信变频    点击:

近日用户到上海津信送修一台西门子变频器,机器型号是G130(6SL3310-1GE36-1AA3),规格为315KW/380V。

一、故障现象

用户反应变频器的故障现象为现场偶尔报警F30021 ,西门子变频器报F30021是一种常见故障,一般是由于功率单元接地故障导致的。

二、故障原因分析

功率单元检测出一个接地,首先判断可能有以下几种原因:

进一步进行故障确认

首先检查内部整流模块,逆变模块,测量二极管特性正常。满足送电条件,将变频器送电,根据开机步骤,启动变频器,检测发现不接马达启动后,变频器显示输出电流25A左右。带负载测试时显示输出电流103A,钳形表测量三相输出电流分别为76A、75A、77A。拔掉CT信号插头,电流显示情况依旧。三相输出电流虽然有不一致,但在这家用户是正常情况,是由于内部控制模式导致的。

其次测试和接地相关的部件是否正常, 一般来说接地故障跟CT、CIB卡、IGBT驱动卡、电源卡电压不稳有关,其中最大的可能性是IGBT驱动板。

分别检测以上部件,并将部分器件表面环境温度升到65℃做测试,均未发现故障。

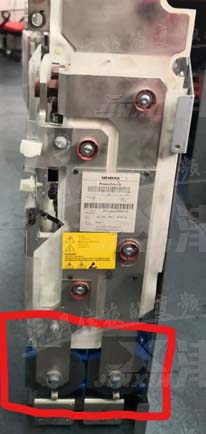

接下来最可能的原因就是电流互感器故障导致接地,更换一只电流互感器后上电检测,报警消失,故障排除。

三、故障修复总结

虽然最后故障的修复是通过更换电流互感器解决的,但是对故障中可疑部件的全面检测是必不可少的,很多类似故障往往是由于多个部件的复合原因导致,因此对于津信来说,必须确保检测过程的严谨,最后的修复也就水到渠成。
