台达VFD-C200系列变频器故障cd3.1的解决方法

时间：2021-04-27    作者：津信变频    点击：次

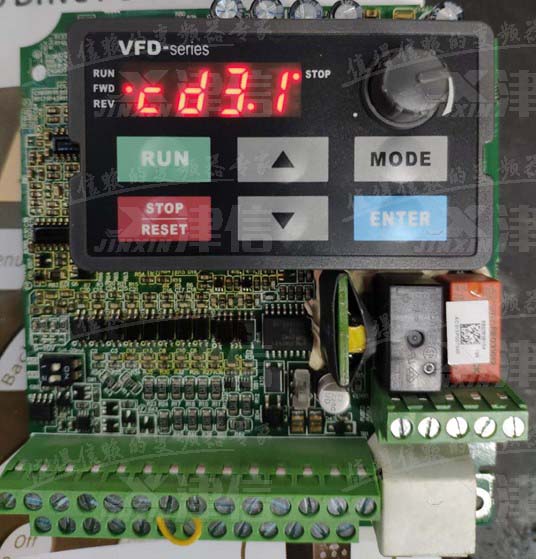

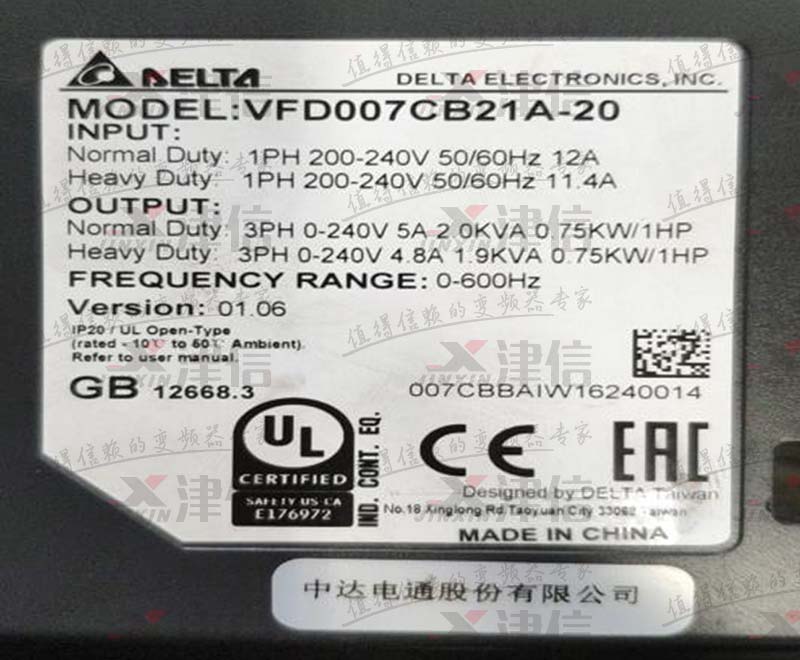

用户送修一台台达C200系列变频器到上海津信维修服务中心（如下图1），送电显示cd3.1（如下图2所示），不可复位，断电重新上电后依旧报警，查看C200系列说明书可知，该故障为W相电流侦测异常。






快速判断故障点的测量方法：

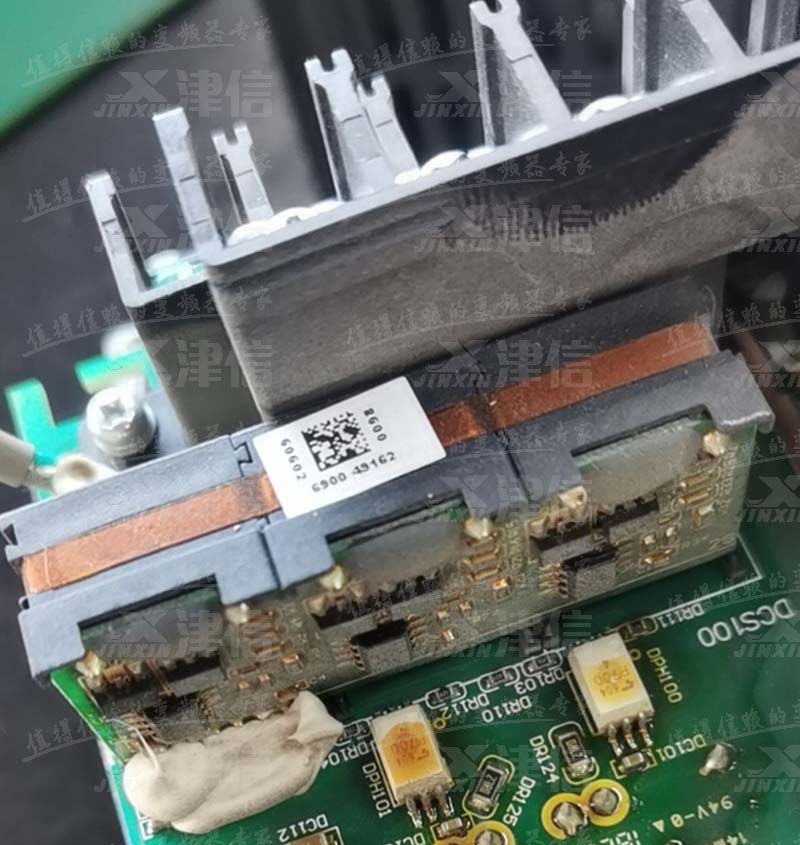

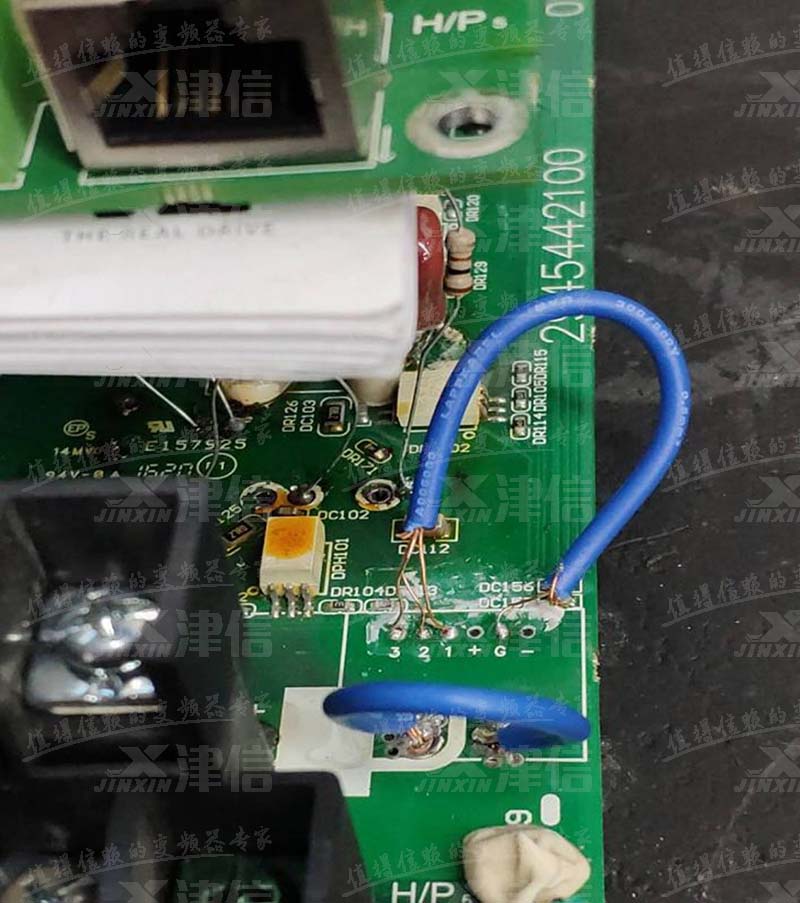

将电流传感器拆除做单板测试，送电后仍然报警cd3.1，根据电流传感器线路，将板卡上的G点和1,2,3三个点短接（如下图3所示）   传感器型号：6900，（如下图4所示）

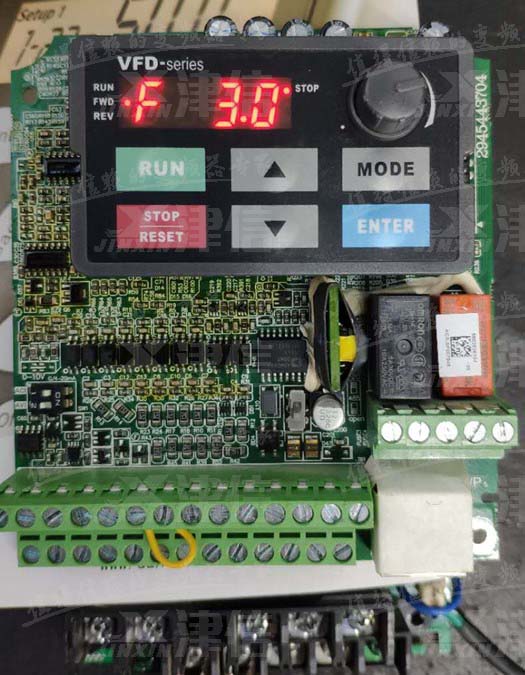

重新做单板送电，此时已经不报警，面板显示正常，开机至3HZ（如下图5所示）测驱动波形，上下桥波形均正常。



修复故障：更换该电流传感器，安装复原变频器，开机带负载测试均正常，故障修复。
