丹佛斯FC111变频器报警A47故障维修

一、故障现象：
一台丹佛斯FC111变频器，用户送到上海津信服务中心，故障现象为上电后报警A47。

二、故障解释：
丹佛斯A47故障为控制电压24VDC电源故障。

三、维修要点
该故障维修时要注意从以下几个方面：

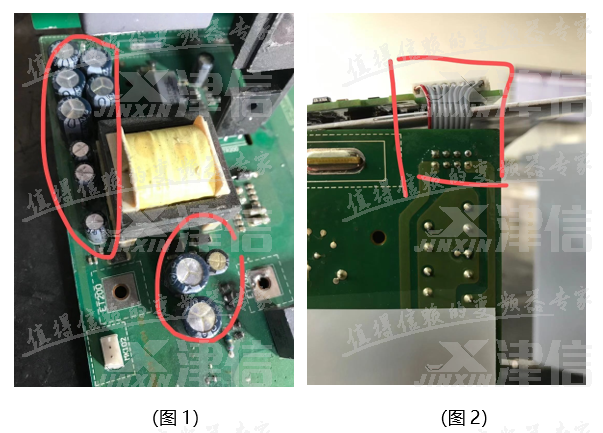

1、开关电源部分的电解电容是否有鼓包、漏液现象（如图1所示电解电容容易损坏）；
2、检测主风机是否正常，可能会拉低24vdc,也会触发报警A47；
3、测量12号端子和20号端子是否有短路现象；
4、测量12号端子和20号端子之间的24V电压是否正常

此机器在检测时发现，无24V电压且风机正常在运行，经过进一步排查，发现电源卡到控制卡的排线有损坏，导致电源卡的24v电源未能正常传送至控制卡上，从而测量出12号端子无24VDC。（排线如图2所示）。

这类故障在FC111的22KW及以下功率段机型是常见故障。由于电源卡靠该排线与控制卡连接，此排线极易损坏，导致控制卡工作电压不正常，从而触发报警A47。因此每次维修此功率段机器，需要重点检查此排线。
