西门子MM430变频器故障代码和应对措施

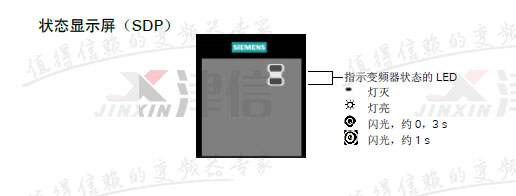

西门子MM430变频器发生故障时，变频器跳闸，指示灯闪烁，并在显示屏上出现一个故障码。我们可以通过故障码来查询相关故障现象，原因，并进行应对。

在故障解除后，需要故障码复位，可以采用以下三种方法中的一种：

1. 重新给变频器加上电源电压。

2. 按下 BOP-2 上 Fn 键。

3. 通过数字输入 3（缺省设置）

故障信息以故障码序号的形式存放在参数 r0947 中（例如，F0003=3）。相关的故障值可以在参数 r0949 中查到，如果该故障没有相关的故障值，r0949 中将输入 0。而且，可以读出故障发生的时间（r0948）和存放在参数 r0947 中的故障信息序号（P0952）。

故障	引起故障可能的原因	故障诊断和应采取的措施	反应
F0001 过流	电动机的功率（P0307）与变频器的功率（P0206）不对应电动机电缆太长电动机的导线短路有接地故障	检查以下各项： 1. 电动机的功率（P0307）必须与变频器的功率（P0206）相对应。 2. 电缆的长度不得超过允许的最大值。 3. 电动机的电缆和电动机内部不得有短路或接地故障 4. 输入变频器的电动机参数必须与实际使用的电动机参数相对应 5. 输入变频器的定子电阻值（P0350）必须正确无误 6. 电动机的冷却风道必须通畅，电动机不得过载 > 增加斜坡时间 > 减少“提升”的数值	Off2
F0002 过电压	禁止直流回路电压控制器（P1240=0）直流回路的电压（r0026）超过了跳闸电平（P2172）由于供电电源电压过高，或者电动机处于再生制动方式下引起过电压。斜坡下降过快，或者电动机由大惯量负载带动旋转而处于再生制动状态下。	检查以下各项： 1. 电源电压（P0210）必须在变频器铭牌规定的范围以内。 2. 直流回路电压控制器必须有效（P1240），而且正确地进行了参数化。 3. 斜坡下降时间（P1121）必须与负载的惯量相匹配。 4. 要求的制动功率必须在规定的限定值以内。注意负载的惯量越大需要的斜坡时间越长；外形尺寸 FX 和 GX 的变频器应接入制动电阻。	Off2
F0003 欠电压	供电电源故障。冲击负载超过了规定的限定值。	检查以下各项： 1. 电源电压（P0210）必须在变频器铭牌规定的范围以内。 2. 检查电源是否短时掉电或有瞬时的电压降低。 3. 使能动态缓冲（P1240=2）	Off2
F0004 变频器过温	冷却风量不足环境温度过高。	检查以下各项： 1. 负载的情况必须与工作/停止周期相适应 2. 变频器运行时冷却风机必须正常运转 3. 调制脉冲的频率必须设定为缺省值 4. 环境温度可能高于变频器的允许值	Off2
F0005 变频器 I2T 过热保护	变频器过载。工作 / 间隙周期时间不符合要求。电动机功率（P0307）超过变频器的负载能力（P0206）。	检查以下各项： 1. 负载的工作/间隙周期时间不得超过指定的允许值。 2. 电动机的功率（P0307）必须与变频器的功率（P0206）相匹配	Off2
故障	引起故障可能的原因	故障诊断和应采取的措施	反应
F0011 电动机过温	电动机过载	检查以下各项： 1. 负载的工作 / 间隙周期必须正确 2. 标称的电动机温度超限值（P0626－P0628）必须正确 3. 电动机温度报警电平（P0604）必须匹配如果 P0601=0 或 1，请检查以下各项： 1. 检查铭牌数据是否正确（如果不进行快速调试） 2. 采用电动机参数自动检测（P1910=1）的方法，可以得到准确的等效电路数据 3. 检查电动机的重量（P0344）是否合理，必要时加以修改 4. 如果您使用的电动机不是西门子的标准电动机，请通过参数 P0626,P0627,P0628 修改过温保护的数据如果 P0601=2，请检查以下各项： 1. 检查参数 r0035 中显示的温度是否合理 2. 检查温度传感器是否是 KTY84（不支持其他的传感器）	Off1
F0012 变频器温度信号丢失	变频器（散热器）的温度传感器断线		Off2
F0015 电动机温度信号丢失	电动机的温度传感器开路或短路。如果检测到信号已经丢失，温度监控开关便切换为监控电动机的温度模型		Off2
F0020 电源断相	如果三相输入电源电压中的一相丢失，便出现故障，但变频器的脉冲仍然允许输出，变频器仍然可以带负载	检查输入电源各相的线路	Off2
F0021 接地故障	如果相电流的总和超过变频器额定电流的 5%时将引起这一故障。		Off2
F0022 功率组件故障	在下列情况将引起硬件故障（P0947 = 22 和 P0949 = 1）：（1）直流回路过电流 =IGBT 短路（2）制动斩波器短路（3）有接地故障（4）I/O 板没有正确地插入外形尺寸 A 至 C（1），（2），（3），（4）外形尺寸 D 至 E（1），（2），（4）外形尺寸 F（2），（4）由于所有这些故障只是由功率组件的一个故障信号来表示，因此，不能确定实际上是哪一个组件出现了故障。外形尺寸 FX 和 GX 》当 r0947 = 22 和故障值 r0949 =12，或 13，或 14（根据 UCE 而定）时，检测 UCE 故障。	检查 I / O 板。它必须完全插入	Off2
F0023 输出故障	输出的一相断线时出现这一故障		Off2
F0024 整流器过温	通风风量不足冷却风机没有运行环境温度过高	检查以下各项： 1. 变频器运行时冷却风机必须处于运转状态 2. 脉冲频率必须设定为缺省值 3. 环境温度可能高于变频器允许的运行温度	Off2
故障	引起故障可能的原因	故障诊断和应采取的措施	反应
F0030 冷却风机故障	风机不再工作	1. 在装有操作面板选件（AOP 或 BOP）时，故障不能被屏蔽。 2. 需要安装新风机。	Off2
F0035 在重试再起动后自动再起动故障	试图自动再起动的次数超过 P1211 确定的数值		Off2
F0040 自动校准故障	仅指 MM440 变频器		Off2
F0041 电动机参数自动检测故障	电动机参数自动检测故障。报警值=0：负载消失报警值＝1：进行自动检测时已达到电流限制的电平。报警值=2：自动检测得出的定子电阻小于 0.1% 或大于 100%。报警值=3：自动检测得出的转子电阻小于 0.1% 或大于 100%。报警值=4：自动检测得出的定子电抗小于 50% 或大于 500%。报警值=5：自动检测得出的电源电抗小于 50% 或大于 500%。报警值＝6：自动检测得出的转子时间常数小于 10ms 或大于 5s。报警值=7：自动检测得出的总漏抗小于 5% 或大于 50%。报警值=8：自动检测得出的定子漏抗小于 25% 或大于 250%。报警值=9：自动检测得出的转子漏感小于 25% 或大于 250%。报警值＝20：自动检测得出的 IGBT 通态电压小于 0.5V 或大于 10V。报警值=30：电流控制器达到了电压限制值报警值=40：自动检测得出的数据组自相矛盾，至少有一个自动检测数据错误基于电抗 Zb 的百分值 = Vmot， nom / sqrt(3） / Imot，nom	0：检查电动机是否与变频器正确连接。 1-40：检查电动机参数 P304-311 是否正确。检查电动机的接线应该是哪种型式（星形，三角形）。	Off2
F0042 速度控制优化功能故障	速度控制优化功能（P1960）故障故障值=0：在规定时间内不能达到稳态速度 =1：读数不合乎逻辑		Off2
F0051 参数 EEPROM 故障	存储不挥发的参数时出现读 / 写错误。	1. 工厂复位并重新参数化 2. 与客户支持部门或维修部门联系	Off2
F0052 功率组件故障	读取功率组件的参数时出错，或数据非法。	检查硬件，与客户支持部门或维修部门联系	Off2
F0053 I/O EPROM 故障	读 I/O EEPROM 信息时出错，或数据非法。	1. 检查数据 2. 更换 I / O 模块	Off2
F0054 I/O 板错误	连接的 I/O 板不对 I/O 板检测不出识别号，检测不到数据	1. 检查数据 2. 更换 I / O 模板	Off2
F0060 Asic 超时	内部通讯故障	如果存在故障，请更换变频器或与维修部门联系	Off2
F0070 CB 设定值故障	在通讯报文结束时，不能从 CB（通讯板）接设定值	检查 CB 板和通讯对象	Off2
F0071 USS(BOP－链接）设定值故障	在通讯报文结束时，不能从 USS 得到设定值	检查 USS 主站	Off2
故障	引起故障可能的原因	故障诊断和应采取的措施	反应
F0072 USS(COM 链接）设定值故障	在通讯报文结束时，不能从 USS 得到设定值	检查 USS 主站	Off2
F0080 ADC 输入信号丢失	断线信号超出限定值		Off2
F0085 外部故障	由端子输入信号触发的外部故障	封锁触发故障的端子输入信号。	Off2
F0090 编码器反馈信号丢失	从编码器来的信号丢失	1. 检查编码器的安装固定情况，设定 P0400 = 0 并选择 SLVC 控制方式（P1300 = 20 或 22） 2. 如果装有编码器，请检查编码器的选型是否正确（检查 P0400 的编码器的设置值） 3. 检查编码器与变频器之间的接线 4. 检查编码器应无故障(选择 P1300 = 0，在一定的速度下运行，检查 r0061 中的编码器反馈信号) 5. 增加编码器反馈信号消失的门限值（r0061）	Off2
F0101 功率组件溢出	软件出错或处理器故障	运行自测试程序	Off2
F0221 PID 反馈信号低于最小值	PID 反馈信号低于 P2268 设置的最小值。	改变 P2268 的设置值。或调整反馈增益系数。	Off2
F0222 PID 反馈信号高于最大值	PID 反馈信号超过 P2267 设置的最大值。	改变 P2267 的设置值。或调整反馈增益系数。	Off2
F0450 BIST 测试故障	故障值： 1. 有些功率部件的测试有故障 2. 有些控制板的测试有故障 4. 有些功能测试有故障 8. 有些 I/O 模块测试有故障(仅指 MM 420 变频器） 16. 上电检测时内部 RAM 有故障	1. 变频器可以运行，但有的功能不能正确工作。 2. 检查硬件，与客户支持部门或维修部门联系。	Off2
F0452 检测出传动皮带有故障	电动机的负载状态表明传动皮带故障或传动机构有故障。	检查下列各项： 1. 驱动链有无断裂，卡死或堵塞现象。 2. 如果使用了外接速度传感器,检查外接速度传感器是否正确地工作；检查参数 P2192（与允许偏差相对应的延迟时间）的数值必须正确无误。 3. 如果采用转矩控制，以下参数的数值必须正确无误： P2182（频率门限值 f1）， P2183（频率门限值 f2）， P2184（频率门限值 f3）， P2185（转矩上限值 1）， P2186（转矩下限值 1）， P2187（转矩上限值 2）， P2188（转矩下限值 2）， P2189（转矩上限值 3）， P2190（转矩下限值 3）， P2192（与允许偏差对应的延迟时间）。	Off2
