变频器整流模块和逆变模块检测好坏的方法

在变频器维修过程中，测量变频器整流模块和逆变模块的好坏是最常规的检测内容，一般使用万用表就可以了。

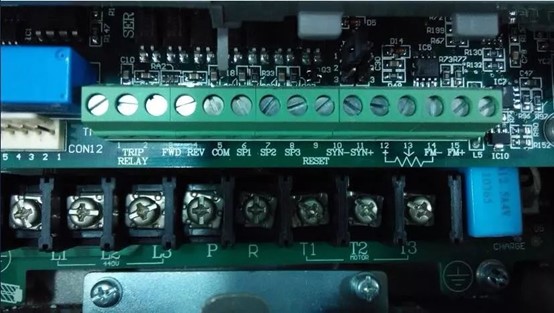

一、首先将变频器断电，拆除变频器输入电源线R、S、T和输出线U、V、W

二、检测整流模块

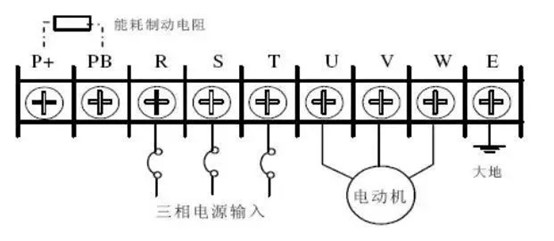

找到变频器内部直流电源的P端和N端（注：变频器P端是整流桥整流后出来的正极，N端即为整流后出来的负极，PB是接制动电阻的端子），将万用表调到二极管档。
1、红表笔接到P端，黑表笔依次接到R、S、T端，R、S、T端都应该有大约几十欧的阻值。

2、然后将黑表笔接到P端，红表笔依次接到R、S、T端，R、S、T端应该都显示接近于无穷大的阻值。
3、接下来，分别再将红、黑表笔接到N端，黑、红表笔依次接到R、S、T端，所得结果应和以上相同。
4、如果出现和以上不同的结果，可以断定整流桥故障或启动电阻出现故障。

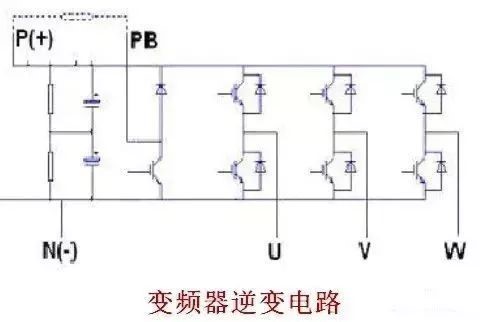

三、检测逆变模块
检测逆变模块时，将红表笔接到P端,黑表笔分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，黑表笔接到P端，红表笔分别接U、V、W上，应该显示接近于无穷大的阻值。

再将将黑、红表笔接到N端，红、黑表笔分别接U、V、W上，重复以上步骤，应得到相同结果，否则可确定逆变模块故障。
