一、 新型曝气机介绍：

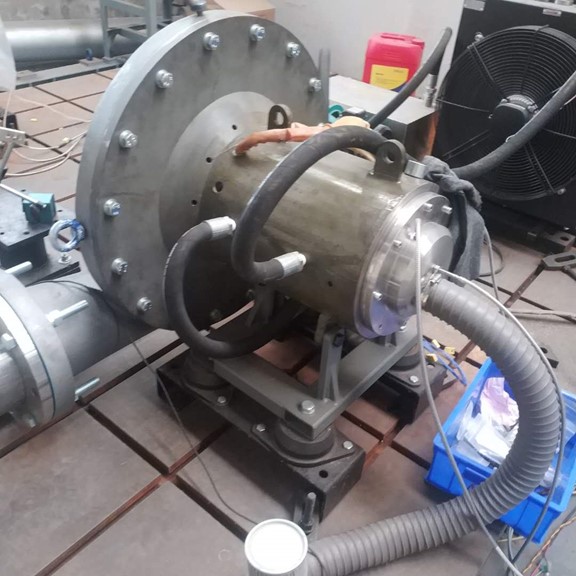

传统曝气机通过普通异步电机和变速箱完成高速微气泡直接注入未经处理的污水中，这样结构复杂，体积巨大，变速箱需呀需要保养，节能性比较差，而新型曝气机可以通过同步电机直接驱动无需变速箱，如下图所示：
二、 曝气机的原理
新型涡凹曝气机（曝气头）是通过散气叶轮，将“微气泡”直接注入未经处理的污水中，在混凝剂和絮凝剂的共同作用下，悬浮物发生物理絮凝和化学絮凝，从而形成大的悬浮物絮团，在气泡群的浮升作用下“絮团”浮上液面形成浮渣，利用刮渣机从水中分离；不需要清理喷嘴，不会发生阻塞现象。
三、 Vacon变频器适于曝气机的特点和效果
1）Vacon变频器特点：
Vacon公司的NXP系列变频器，与同类变频器相比较，更为适合永磁同步电机。Vacon变频器内部都安置了交流电抗器，可以在电网电压瞬间波动时，保护变频器的整流部分，同时也抑制了由于整流所产生的部分谐波电流对电网的影响，改善了输入到变频器的电流波形，增强了变频器抵抗电网电压浪涌的能力，同时交流电抗器还减小了由于谐波电流所产生的谐波电压，减小了对同电源系统中的其他系统的影响。变频器输出电流波形为正弦波，波形畸变率小，非常适合同步电机。
Vacon变频器采取了齐全的保护功能，这为适应各种的恶劣环境，达到高性能的要求提供了保证。例如：Vacon变频器采用了三相输出电流检测，而不是常规的二相输出电流信号检测，因此变频器能根据三相输出电流的检测值，计算三相输出电流之和，较快地判断变频器的是否接地，达到接地保护的功能，从而使得同类变频器制造出的低频电源不能实现的输出保护功能，在采用Vacon变频器制造成的低频电源上得以全部实现。另外，诸如过流保护、接地保护、欠压保护、过压保护、欠载保护、变频器低温/过热保护、过热保护、输入/输出相保护等保护功能也一应俱全。
2）Vacon变频器效果：
Vacon在曝气机上，可以达到25krpm,(417Hz),在这样高速的情况下，工作稳定。传统的曝气机使用了普通电动机加变速箱，在使用了Vacon带通的高速永磁同步电机工作，可以省去了变速箱，同时永磁同步电机又比传统异步电机节能，又拥有较小的体积，便于安装。在工作过程中，系统工作正常，完全可以替代传统系统，同时节能效果明显。

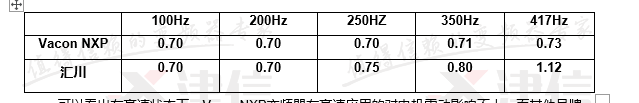

VaconNXP在同一系统下对比其他品牌变频器效果(震动实验)：
可以看出在高速状态下，VaconNXP变频器在高速应用的对电机震动影响不大，而其他品牌变频器在高速应用时，会增加电机震动。高速应用在Vacon变频器有完整的解决方案，NXP系列变频器完全可以稳定应用在高速应用的场合，同时有良好的应用效果。
四、 调试过程：

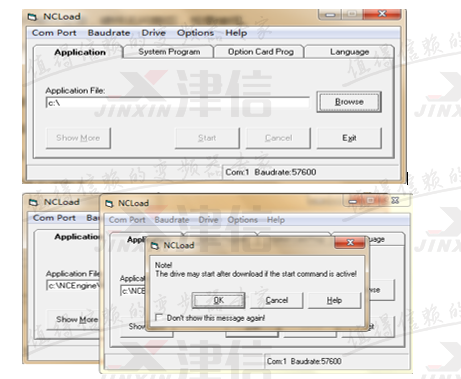

1) 打开NCLoad，下载HS599应用宏（0-599Hz高速宏）
2) 打开NCDriver设定变频器参数，

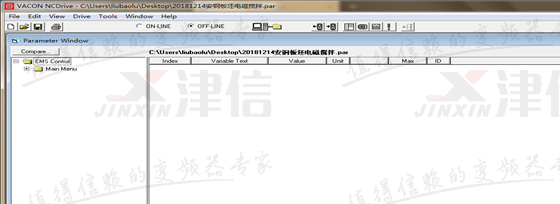

应用宏刷入成功后通过参数S6.2选择该应用宏，然后通过NCDrive软件和变频器通讯，通讯成功后如下图所示
3) 设定变频器最大频率417hz,
4) 设定变频器的P2.1.5到P2.1.11的电机参数。
5) 设定P2.1.13为1/PMS motor
6) 使用 ，点动测试电机方向是否正确。
7) 设定P2.1.12，设定为2/ID with Run

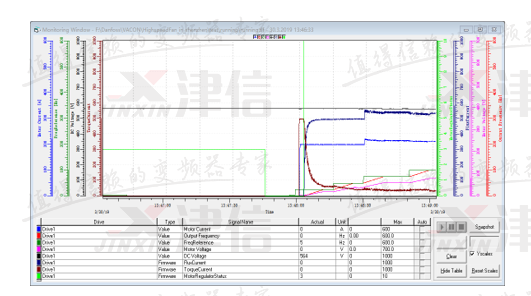

8) 按运行建，运行后电机自整定完成
9) 不带负载，每50Hz测试，电流在100A
10) 带负载测试，测试为150A

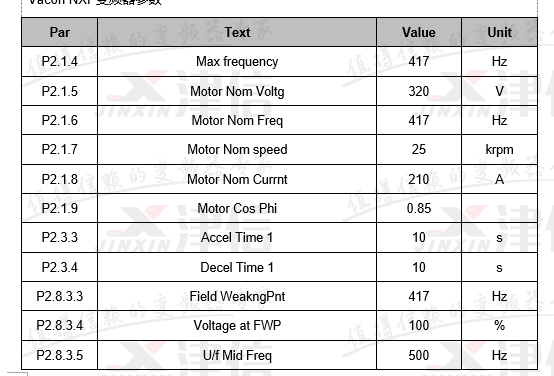

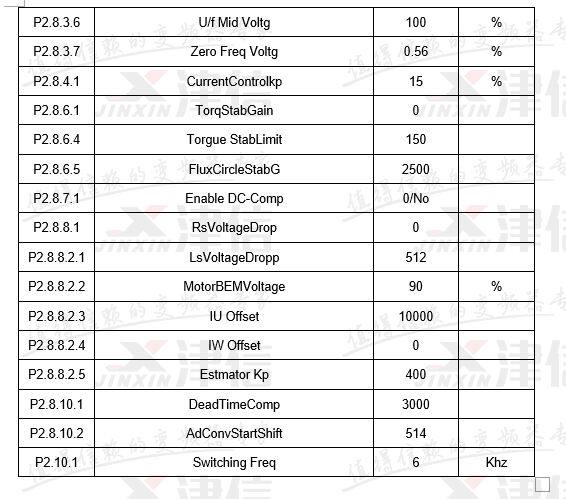

五、 变频器参数：
