一.概述:

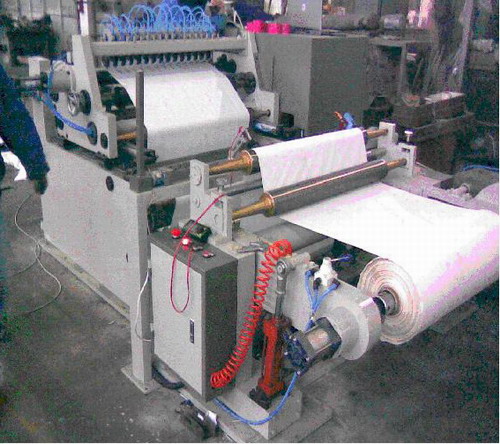

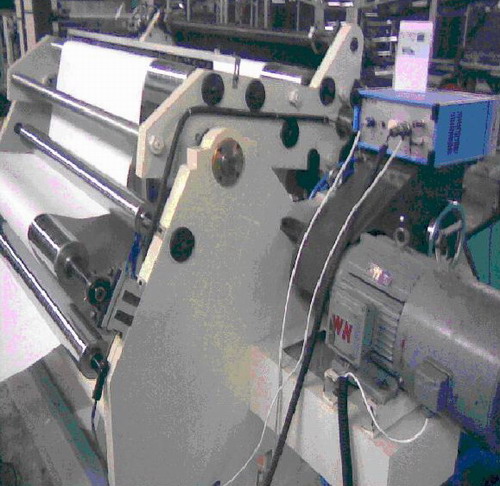

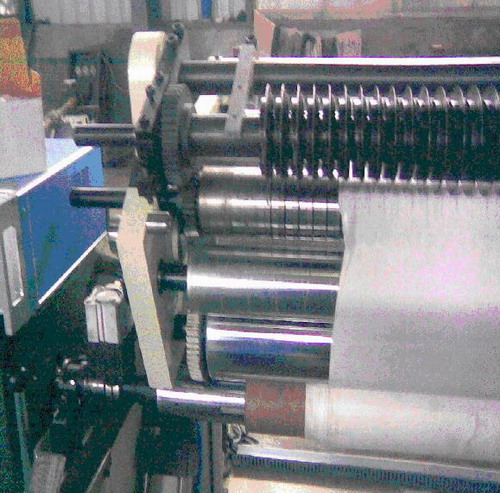

分切机是用于对包装材料(如:水松纸等)进行分切卷曲的设备,主要由放卷-过渡段-收卷三个部分组成,“放卷”由磁粉离合器控制其张力,“过渡段”由一些辊筒组成,“收卷”由变频器控制整机速度。丹佛斯VLT FC301系列变频器具有响应时间快、速度控制精度高等特点,通过速度闭环控制,可将转速误差控制在+/-0.15rpm之内(4极电机,0-6000rpm),因此,选用丹佛斯VLT FC301来驱动收卷电机。
![](/uploads/allimg/170616/1-1F6161051423B.jpg)
二.系统参数
最高线速度 ― 350m/min
收卷电机 ― 5.5KW,380V,50Hz,11.6A,1440RPM
收卷变频器 ― FC301P7K5
![](/uploads/allimg/170616/1-1F616105213326.jpg)
![](/uploads/allimg/170616/1-1F6161052394X.jpg)
三.FC301参数设置
FC301P7K5采用闭环速度控制模式,由安装在从动辊上的编码器作为反馈信号,电位器控制线速度大小。其主要参数设置如下表所示:
参数号 |
参数名称 |
设定值(代码) |
3-01 |
参考值/反馈单位 |
RPM |
3-02 |
最小参考值 |
0RPM |
3-03 |
最大参考值 |
2380RPM |
3-41 |
加速时间 |
2.00 |
3-42 |
减速时间 |
2.00 |
4-11 |
电机速度下限 |
0RPM |
4-13 |
电机速度上限 |
3000RPM |
4-19 |
最大输出频率 |
100Hz |
5-70 |
端子32/33每转脉冲 |
300PPR |
5-71 |
32/33码盘方向 |
正常顺时针(0) |
6-14 |
53号端子参考低 |
0RPM |
6-15 |
53号端子参考高 |
2380RPM |
6-16 |
53号端子滤波时间 |
0.3 |
7-00 |
速度PID反馈源 |
24V编码器(1) |
7-02 |
比例增益 |
0.015 |
7-03 |
积分时间 |
35.0ms |
7-04 |
微分时间 |
180ms |
7-05 |
微分极限 |
5.000 |
7-06 |
低通滤波时间 |
100ms |
四. 总结
在运行过程中,随着材料的绕卷,张力始终保持恒定,达到了良好的效果。
