现在社会,工厂生产线越来越趋于现代化并全面向自动化方向发展,变频器作为自动化系统的一份子在其中扮演着不可或缺的重要作用。而功能全面、强大的丹佛斯变频器作为欧洲品牌的领头羊在现代化生产行业例如:食品、包装、机械、印染、水工业等等都有着广泛的应用。日前,我公司用丹佛斯变频器在家具生产行业成功的替换了科比变频器,并且获得客户良好的反响。
技术要求:
客户是一家家具制造公司,原本使用的是科比变频器,变频器应用于锯片机,锯片机用来切割不同厚度不同形状的木板。变频器分别控制两个电机的升降和平移, 电机升降可以满足切割不同厚度的木材和更换新的锯片; 带有锯片的电机平移动作可以循环切割木料。当系统重新上电时,无论锯片处于何处都必须复位到起点;当发出切割指令时,锯片开始前移并开始切割木料,木料切割完后位置传感器会将信息反馈给PLC,同时PLC再发出指令给变频器让锯片返回并切割下一部分木料.

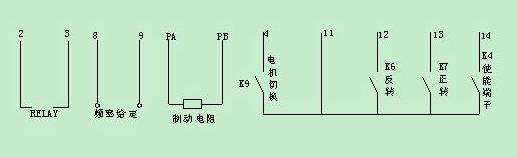

KEB变频器控制端子接线图:
![](/uploads/allimg/170621/1-1F62112325c03.jpg)
K6和K7分别控制电机正反转,K4为使能端;频率给定方式是PLC输出0--+10V的电压信号对应0—50HZ;并且KEB也是利用变频器自身的+15V源极开机方式.以上条件丹佛斯VLT2800全部可以满足并且能够达到客户所有要求的功能.
更换原因: 由于生产环境恶劣,粉尘较多,科比的变频器在这场合中经常损坏,已经影响到生产的连续性,客户无法忍受。因此我们给客户选用VLT2800系列的丹佛斯变频器来替换。

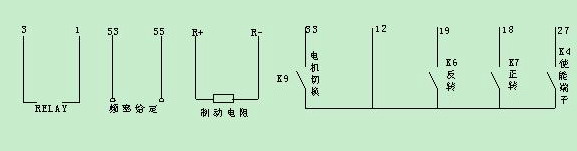

采用VLT2800所对应的端子接线图:
VLT2800变频器参数设置:
菜单1 |
菜单2 |
参数号 |
参数值 |
参数号 |
参数值 |
P004 |
5 |
P004 |
5 |
P102 |
0.11KW |
P102 |
1.1KW |
P103 |
380V |
P103 |
380V |
P104 |
50HZ |
P104 |
50HZ |
P105 |
0.3A |
P105 |
2.5A |
P106 |
1400RPM |
P106 |
1400RPM |
P200 |
1 |
P200 |
1 |
P207 |
1S |
P207 |
1S |
P208 |
1S |
P208 |
1S |
P0302 |
7 |
P0302 |
7 |
P0303 |
10 |
P0303 |
10 |
P304 |
3 |
P304 |
3 |
P307 |
31 |
P307 |
31 |
P323 |
10 |
P323 |
10 |
替换后的效果:
采用丹佛斯变频器后,生产设备到目前为止还没有发生过故障停机。生产效率明显得到了提高,受到客户好评。
