海利普HLP-SD100系列变频器在高速纸张复卷机上开环转矩上的应用

时间:2018-12-21    作者:津信变频    点击:

复卷机,是一种用于纸类、云母带、薄膜的专用设备,其用途是将造纸机生产出来的纸卷(称为原纸卷)进行依次复卷,纸张经过复卷后做成成品纸出厂。复卷机用交流传动代替直流传动在造纸机械行业中已成为发展趋势。由卷纸机卷得的纸卷比较松软,内部可能会有破损或断头,两侧边缘不整齐,纸幅宽度等多不能直接使用于纸加工或印刷等机器,大部分纸种(如新闻纸、凸版印刷纸、包装纸等)必须经过复卷机切边、分切、接头、在纸卷芯上重卷形成一定规格、一定紧度要求的成品纸卷才能出厂。同复卷机相关的应用还有纸张分切设备、纸张检品设备。



设备特点

高速复卷机放卷时开环转矩控制,收卷轴用速度控制,电机没有编码器,整机设计速度为1000米/分钟,其系统原理如下图所示:



1:放卷—采用中心放卷方式,控制方式为变频器力矩控制(电机110kW)

2-3:从动辊—中间过渡辊,防止纸张中间间隙太大而出现纸张跳动

4-5:收卷—采用表面卷取方式,变频器为速度控制(电机90kW)

6:压辊—保证收卷平整,防止高速时纸卷跳动

7:收卷卷筒—进行收卷




现场再现

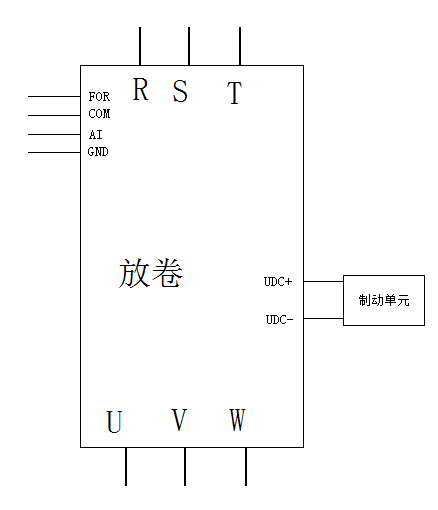

变频器接线图



系统设定

- 放卷变频器采用开环转矩控制,电机处于发电状态,必需接制动单元,并且与收卷变频器共直流母线;

- 收放卷电机设有外部抱闸刹车,防止停机时材料松动;

- 放卷的张力和收卷压辊的压力一定要调节合适。若压辊压力太重,会压死滚筒,导致滚筒无法转动;若压力太轻,收卷锥度不好。



结 束 语

两电机方案完全满足纸张复卷机的应用场合,设备按客户生产需要的速度运行,实际效果佳,收卷锥度也非常好,直接通过转矩开环和速度开环控制,大大降低了客户成本。开环转矩响应快、变速过程张力稳定、开环速度的高控制精度为系统稳定运行提供了保障。
该方案现场已投入生产,操作简单,运行稳定。海利普HLP-SD100收放卷专用变频器的良好表现赢得了客户的一致肯定。
